Visão geral

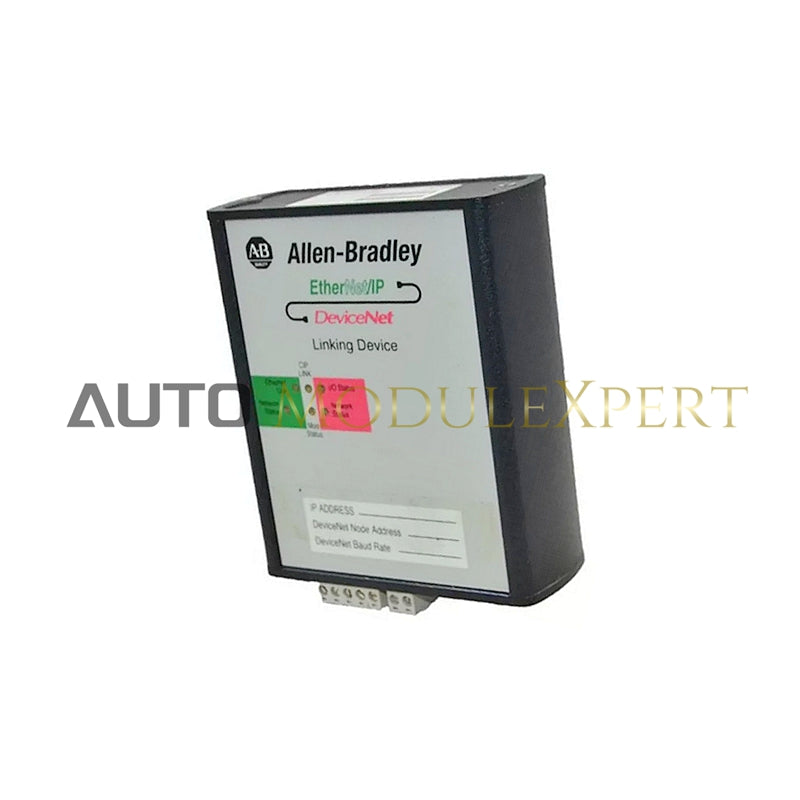

O Allen-Bradley 1788-EN2DN é um dispositivo de ligação Ethernet para DeviceNet projetado para facilitar a comunicação entre redes Ethernet e DeviceNet.
Especificações técnicas
- Classificação do tipo de gabinete: Nenhum (estilo aberto)
-
Classificação de Potência e Corrente:
-
Rede DeviceNet:
- Tensão operacional: 12 a 30 Vcc (24 Vcc nominal)
- Corrente: 100 mA a 24 Vcc, Classe 2
-
Potência de entrada:
- Tensão operacional: 12 a 30 Vcc (24 Vcc nominal)
- Corrente: 300 mA a 24 Vcc, Classe 2
-
Rede DeviceNet:
- Tensão de isolamento: 50V (contínuo), tipo de isolamento básico
- Torque: 0,5 a 0,8 N•m (5 a 7 lb•pol.)
-
Tamanho do fio:
- Conexões DeviceNet: Consulte o manual de instalação apropriado em nível de sistema
- Conexões de rede Ethernet: conector RJ45 conforme IEC 60603-7, cabo mínimo Categoria 5e de 2 ou 4 pares conforme TIA 568-B. Cabo 1 ou Categoria 5 de acordo com ISO/IEC 24702
- Conexões de alimentação CC: fio de cobre sólido ou trançado de 0,2 a 3,3 mm² (24 a 12 AWG) classificado para 75 °C (167 °F) ou superior, isolamento de 1,2 mm (3/64 pol.) máx.
-
Categoria de fiação:
- 2 - nas portas de energia
- 2 - em portas de comunicação
Especificações Ambientais
- Código de temperatura norte-americano: T4
- Código de Temperatura IEC: T4
- Temperatura operacional: 0…60 °C (32…140 °F)
- Temperatura do ar circundante, máx.: 60 °C (140 °F)
- Temperatura fora de operação: -40 a 85 °C (-40 a 185 °F)
- Umidade relativa: 5…95% sem condensação
Conformidade com os padrões
- IEC 60068-2-1 (Teste Ad, Operação a Frio)
- IEC 60068-2-2 (Teste Bd, Operação de Calor Seco)
- IEC 60068-2-14 (Teste Nb, Choque Térmico Operacional)
- IEC 60068-2-1 (Teste Ab, frio não operacional não embalado)
- IEC 60068-2-2 (Teste Bb, Calor Seco Não Operacional Não Embalado)
- IEC 60068-2-14 (Teste Na, choque térmico não operacional não embalado)
- IEC 60068-2-30 (Teste Db, Calor úmido não embalado)
- IEC 60068-2-6 (Teste Fc, Operação)
- IEC 60068-2-27 (Teste Ea, Choque Não Embalado)
- IEC 61000-4-2 (imunidade ESD)
- Descargas de contato de 6 kV
- Descargas de ar de 8 kV
- IEC 61000-4-3 (Imunidade a RF Radiada)
- 10 V/m com onda senoidal de 1 kHz 80% AM de 80 a 2.000 MHz
- 10V/m com 200 Hz 50% Pulso 100% AM a 900 MHz
- 10V/m com 200 Hz 50% Pulso 100% AM a 1890 MHz
- 1V/m com onda senoidal de 1 kHz 80% AM de 2.000 a 2.700 MHz
- IEC 61000-4-4 (imunidade EFT/B)
- ±2 kV a 5 kHz nas portas de energia
- ±2 kV em portas de comunicação a 5 kHz
- IEC 61000-4-5 (imunidade transitória contra surtos)
- ±1 kV linha-linha (DM) e ±2 kV linha-terra (CM) nas portas de alimentação
- ±2 kV linha-terra (CM) nas portas de comunicação
- IEC 61000-4-6 (Imunidade RF conduzida)
- 10 V rms com onda senoidal de 1 kHz 80% AM de 150 kHz a 80 MHz
Dimensões
