Visão geral

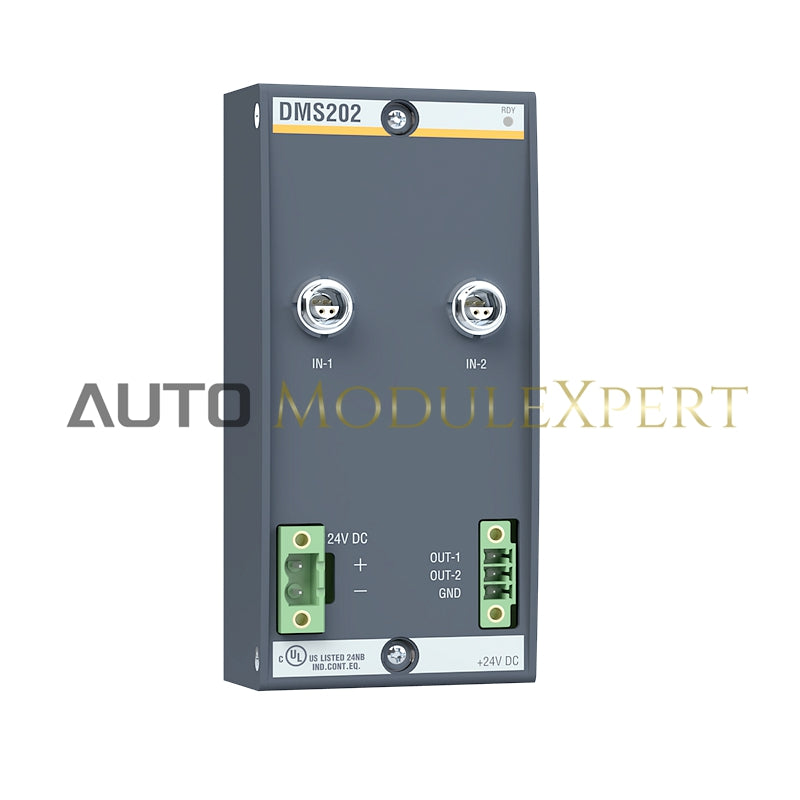

O Módulo de Entrada de Medição de Deformação DMS202 da BACHMANN é projetado para medição e monitoramento precisos de medidores de deformação em várias aplicações industriais, proporcionando alta precisão e confiabilidade.

Especificações técnicas

• Fornecimento de ponte:

  • Frequência do Portador: 5 kHz ±2%
  • Amplitude: 4 VRMS ±2%
  • Sincronização da Frequência do Portador: Opcional
  • Faixa de Sincronização: 5 kHz ±2%

• Entrada do Amplificador de Célula de Carga:

  • Resistência de Entrada: > 5 MΩ
  • Largura de Banda do Sinal Desejado: 1 kHz
  • Resolução: 12 bits
  • Tensão Máx. de Modo Comum de Entrada: 10 V (sem sobrecarga)
  • CMRR (0 a 5 kHz): > 80 dB
  • Monitoramento de Quebra de Fio: Sim, com mensagem de erro
  • Isolamento Galvânico do Sistema: 500 V
  • Monitoramento de Tensão Externa: Sim, sinal de falha de energia
  • Tempo de Conversão: 12,5 µs para um canal, 25 µs para operação de dois canais
  • Seleção de Faixa de Medição: 2,0 / 4,0 / 8,0 / 16,0 mV ou Faixa Automática
  • Mudança de Faixa de Medição: Automática ou via software

• Saídas de Medição:

  • Tensão de Saída: 0 a 10 V
  • Resistência Interna: < 2 Ω
  • Resistor de Carga: > 2,5 kΩ

• Funções especiais:

  • Captura de valor de pico
  • Comparação de Capacidade Eletrônica
  • Sincronização de Frequência de Portadora

• Fonte de energia externa:

  • Faixa de Tensão: 18 a 34 VDC
  • Consumo Atual (Externo): 100 mA a 24 VDC
  • Proteção contra polaridade reversa: sim
  • Isolamento Galvânico do Sistema: 500 V

• Aprovações/Certificados:

  • Geral: CE, cULus, CCC

• Condições ambientais:

  • Temperatura de Operação: 0 a +60 °C
  • Umidade Relativa (Operação): 5 a 95% sem condensação
  • Temperatura de armazenamento: -40 a +85 °C
  • Umidade Relativa (Armazenamento): 5 a 95% sem condensação
  • Grau de Poluição: 2 (sem condensação; de acordo com a IEC 60664-1)
