Visão geral

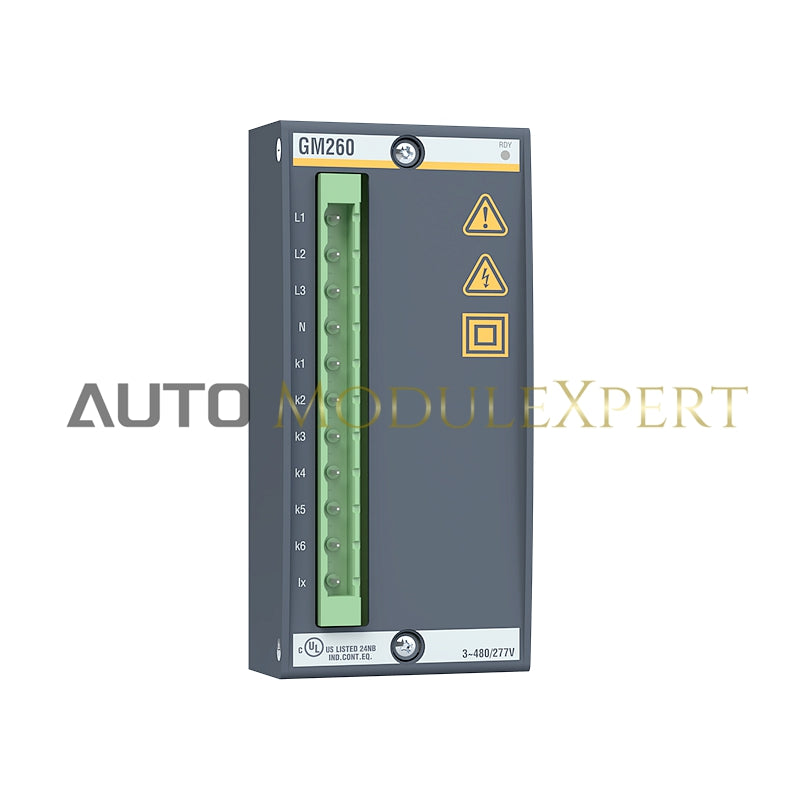

O Módulo de Medição de Rede Bachmann GM260 é projetado para medições precisas de corrente e tensão em aplicações de rede, oferecendo capacidades de medição verdadeira RMS, incluindo harmônicos.

Especificações técnicas

Medição de corrente

• Número de entradas: 6
• Precisão: ≤ ±0,3%
• Corrente Nominal do Transformador de Corrente: 1 Arms
• Faixa de Medição: 0,01 a 1,2 Arms
• Sobrecarga Contínua: 1.2 Braços
• Sobrecarga de Curto Prazo (5x1 s, intervalo de 300 s): 20 Braços
• Resistência Óhmica Aparente: 75 mVA

Medição de tensão

• Número de entradas: 3
• Tensão Máxima Classificada:
  • UL-L, RMS: 480 Vrms
  • UL-N, RMS: 277 Vrms
• Faixa de Medição de Tensão:
  • UL-L, RMS: 70 a 625 Vrms
  • UL-N, RMS: 36 a 361 Vrms
• Precisão: ≤ ±0,1%
• Sobrecarga Contínua:
  • UL-L, RMS: 680 Vrms
  • UL-N, RMS: 390 Vrms
• Sobrecarga de Curto Prazo (10x1 s, intervalo de 10 s):
  • UL-L, RMS: 1039 Vrms
  • UL-N, RMS: 600 Vrms
• Impedância de Entrada: > 2 MΩ

Medição de frequência

• Frequência nominal: 50 / 60 Hz
• Intervalo de Referência: 45 a 65 Hz
• Precisão: ≤ ±0,010 Hz (com filtragem de média reduzida para ≤ ±0,005 Hz)
• Intervalo de Medição:
  • 50 Hz: 20 ms
  • 60 Hz: 16,67 ms

Medição de potência

• Valores Medidos: Potência Ativa (P), Potência Reativa (Q), Potência Aparente (S) por fase e total
• Precisão: ≤ ±0,4%
• Método de Cálculo: DIN 40110-2
• Intervalo de Medição:
  • 50 Hz: 20 ms
  • 60 Hz: 16,67 ms
