Visão geral

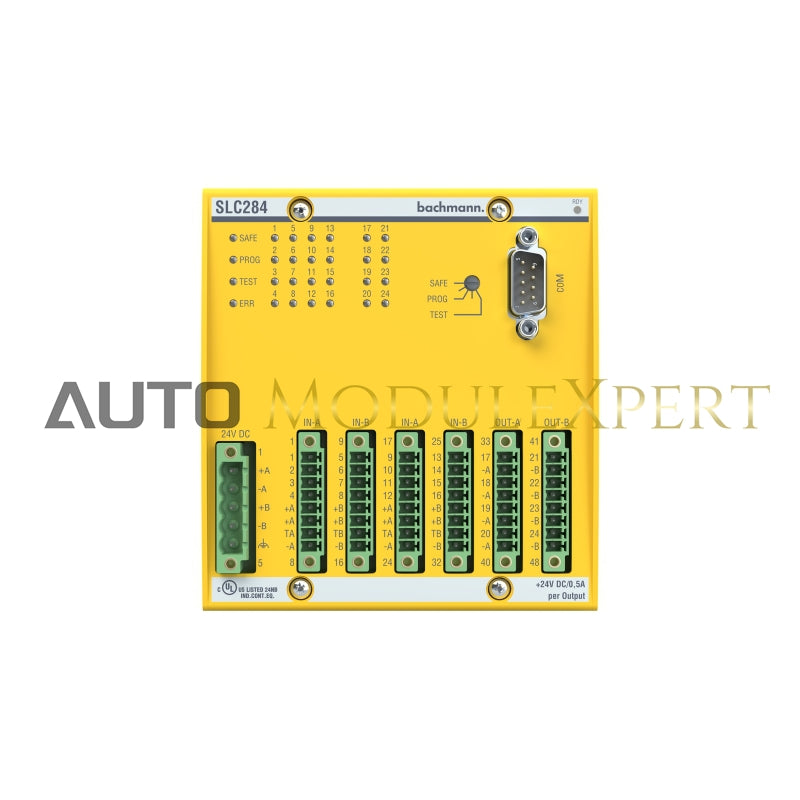

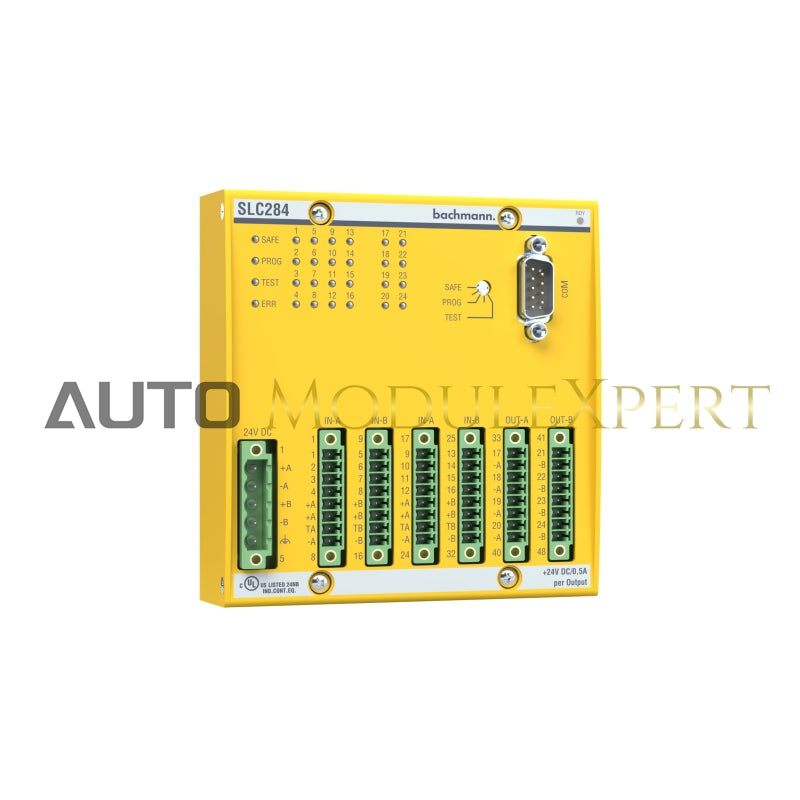

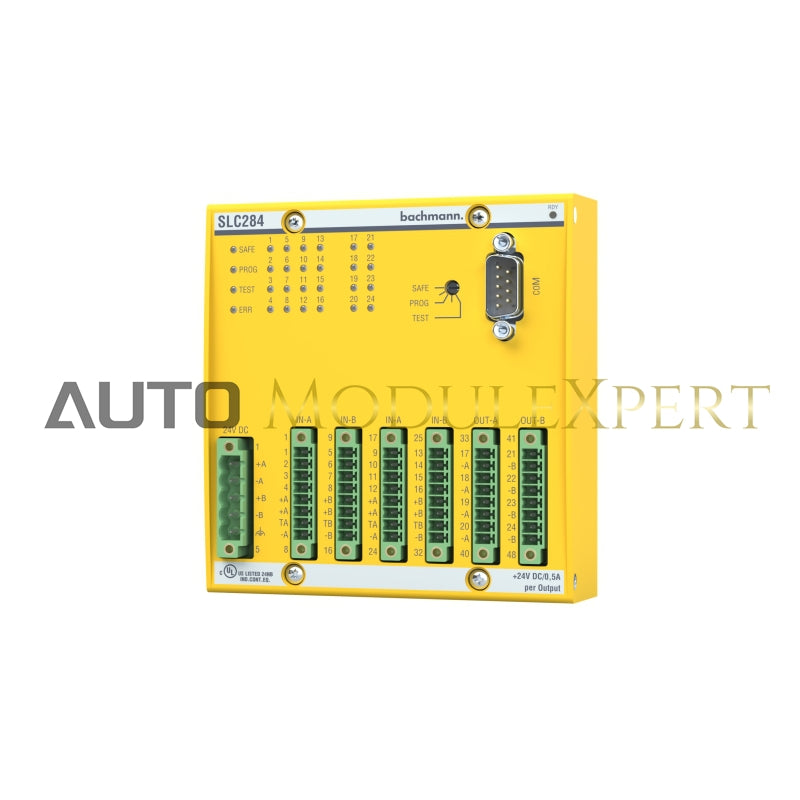

O Módulo de entrada digital de segurança SLC284 foi projetado para operar como um controlador de segurança seguro, moderno e independente, idealmente integrado ao Controlador M200. Ele está em conformidade com os padrões de segurança IEC 61508 e suporta comunicação com módulos de E/S de segurança, como SDI208 e SDO204 sem cabeamento adicional. Os módulos podem ser distribuídos e separados por várias centenas de metros, operando através de:

• Expansão de ônibus
• ÔNIBUS RÁPIDO
• PODE
• Bluecom

Especificações

Processador

• CPU: Processadores duplos LPC2468, 72 MHz, 32 bits

Controlador

• Interface de programação:
  • Via controlador (barramento de E/S)
  • Interface serial (COM)
• Número de Programas de Segurança Independentes por SLC: 1
• Ciclo do programa: Mínimo 5 ms

Expansão de E/S

• Compatível com módulos SDI208, SDO204 ou SCT202

Entradas Digitais

• Quantidade:
  • 16 entradas digitais (utilizáveis ​​de forma redundante em pares, PL e / SIL 3 / Cat 4)
• Faixa de tensão de entrada:
  • Alto (H): 15 V DC a 34 V DC
  • Baixo (L): -34 V DC a +5 V DC
• Atraso de entrada:
  • Hardware: 300 µs (típico)
  • Software: 1 ms (típico, com pulsação de teste desabilitada)
• Tipo de entrada: IEC 61131-2 Tipo 1
• Corrente mínima de entrada: 3,5 mA a 24 V CC
• Indicação de status: LED verde
• Monitoramento de Erros: Monitoramento de funções internas; pulsação de teste externo opcional

Saídas Digitais

• Quantidade:
  • 8 saídas digitais (utilizáveis ​​de forma redundante em pares, PL e / SIL 3 / Cat 4)
• Faixa de tensão de saída: 18 V CC a 34 V CC
• Corrente de saída por canal: 0,5 A nominal
• Corrente total por grupo (máx.): 2 A
• Atrasos de comutação:
  • 0 a 1: Máx. 35 µs em plena carga
  • 1 a 0: Máx. 155 µs em plena carga
• Grupos de saída: 2 (com fusível eletrônico)
• Frequência de comutação (carga resistiva máxima): 500 Hz
• Indicação de status: LED verde
• Monitoramento de erros: Curto-circuito, sobrecarga, subtensão, sobretensão da fonte de alimentação
• Desligamento de emergência: configurável por saída de 0 sa 1800 s (resolução de 100 ms). O desligamento de emergência é ativado em caso de falha de comunicação ou tensão de alimentação.

Fonte de alimentação interna

• Isolamento galvânico:
  • Sistema: 500 V
  • Entre Grupos: 500 V
• Fonte: Backplanes BS2xx
• Consumo de corrente interna: 5 V / 550 mA via backplane

Fonte de alimentação externa

• Proteção: Polaridade reversa
• Tensão de entrada: 24 V CC (18 V a 34 V)
• Consumo atual:
  • Típico: 95 mA a 24 V CC + Σ consumo de corrente de atuadores e sensores

Tipo de conexão

• Conexão de E/S: conector RM 3.5 com flange
• Conexão da fonte de alimentação: conector RM 5.08 com flange
• Tipo de terminal: Terminal de parafuso ou mola, os conectores são codificáveis ​​e etiquetados
