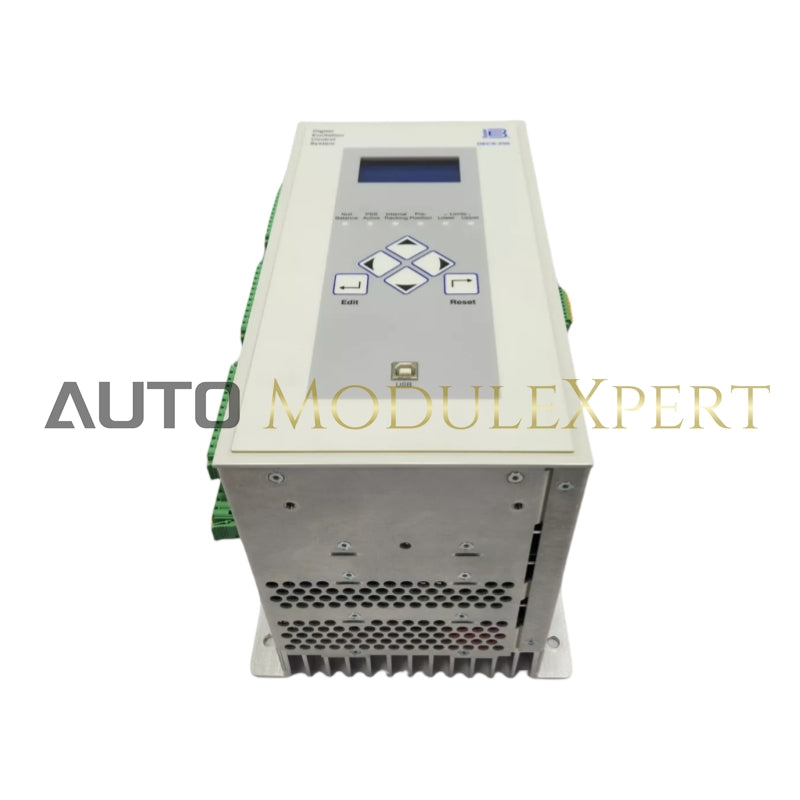

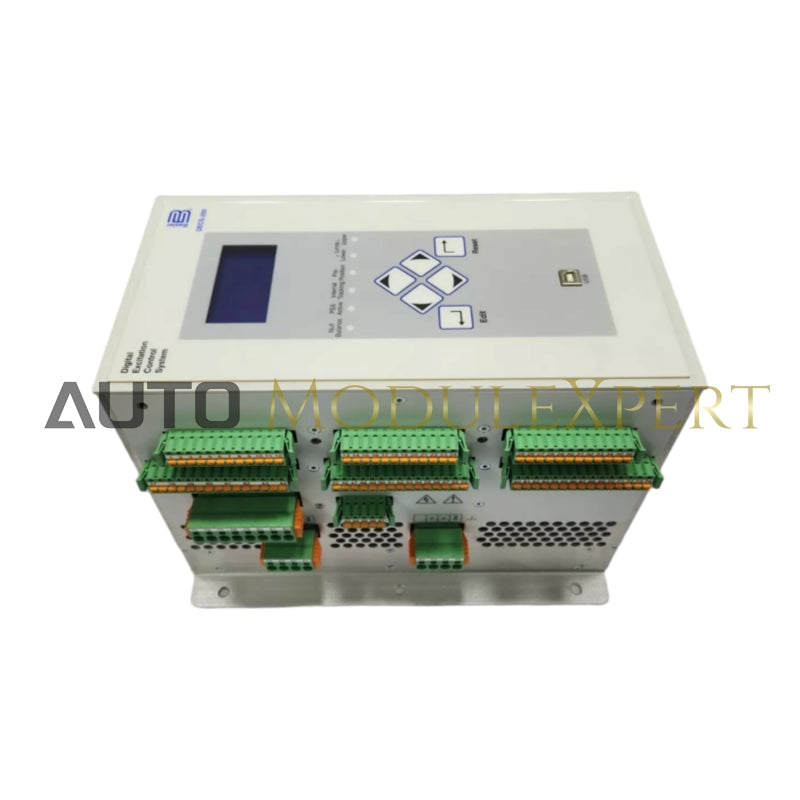

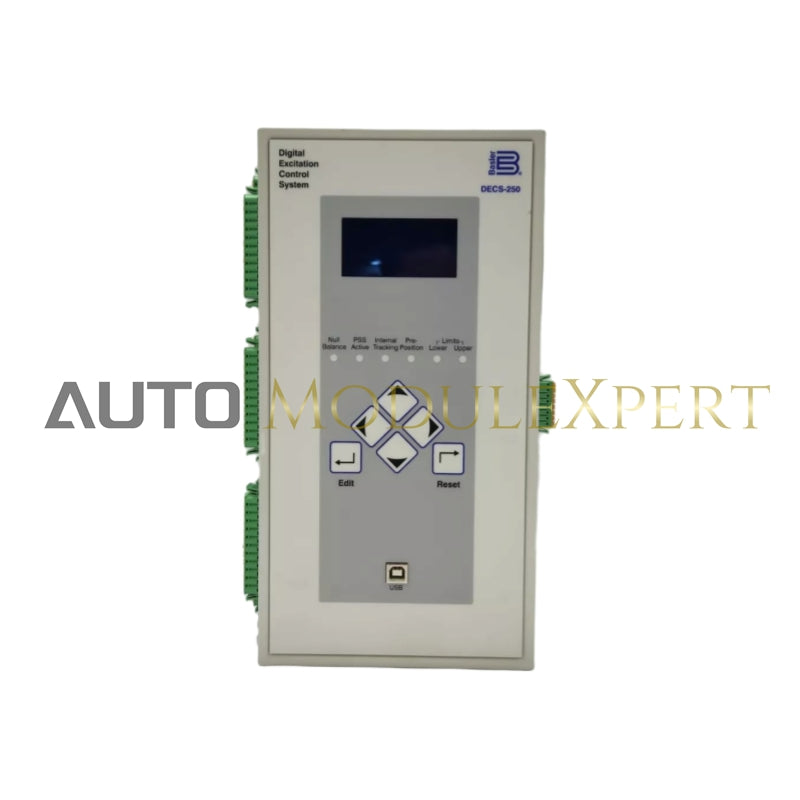

DECS-250 Sistema de Controle de Excitação Digital

O DECS-250 é um sistema de controle de excitação digital abrangente projetado para regulagem precisa de tensão, VAR e fator de potência, além de oferecer uma resposta superior do sistema e proteção do gerador. É uma solução compacta, flexível e econômica que oferece ampla funcionalidade, incluindo um estabilizador de sistema de potência opcional para ajudar a atender aos rigorosos requisitos de conformidade com o código da rede.

Características principais

• Controle de Excitação Digital Completo: Fornece controle preciso da tensão do gerador, VAR e fator de potência.
• Proteção do Gerador: Garante maior confiabilidade do gerador com recursos avançados de proteção.
• Flexível e Custo-efetivo: Projetado para oferecer ampla funcionalidade em um pacote compacto e fácil de usar.
• Estabilizador de Sistema de Potência Opcional: Atende aos rigorosos requisitos de conformidade com o código da rede.

Especificações

Fonte de energia

• Tensão nominal de entrada :
  • Estilo LXXXXXX: 16 a 60 Vdc
  • Estilo CXXXXXX: 90 a 150 Vdc, 82 a 132 Vac
• Carga: 50 VA ou 30 W

Potência de Operação AC e Potência de Saída DC

• 32 Vdc:
  • Tensão de Entrada Nominal: 60 Vac
  • Tensão Contínua de Carga Total: 32 Vdc
  • Resistência Mínima de Campo: 2,13 Ω
• 63 Vdc:
  • Tensão de Entrada Nominal: 120 Vac
  • Tensão Contínua de Carga Total: 63 Vdc
  • Resistência Mínima do Campo: 4,2 Ω
• 125 Vdc:
  • Tensão de Entrada Nominal: 240 Vac
  • Tensão Contínua de Carga Total: 125 Vdc
  • Resistência Mínima de Campo: 8,33 Ω
• Todos os Estilos:
  • Configuração de Entrada de Energia: 1-fase e 3-fase
  • Corrente Contínua de Carga Total: 15 Adc
  • Forçamento de 10 Segundos: 30 Adc
  • Frequência de Entrada de Potência: 50 a 500 Hz

Detecção de corrente do gerador

• Configuração: 1-fase ou 3-fase com entrada separada para compensação de corrente cruzada
• Faixas Atuais: 1 Aac ou 5 Aac nominal
• Frequência: 50/60 Hz Nominal
• Fardo :
  • 1 Detecção Aac: <5 VA
  • 5 Detecção Aac: <10 VA

Sensoriamento de Tensão do Gerador e do Barramento

• Configuração: 1-fase ou 3-fases
• Faixas de Tensão:
  • 100/120 Vca ±10%
  • 200/240 Vca ±10%
  • 400/480 Vca ±10%
  • 600 Vca ±10%
• Frequência: 50/60 Hz Nominal
• Carga: <1 VA por fase

Entradas e saídas

• Entradas de Contato: 16 entradas de contato seco programáveis
• Entrada Auxiliar: 4 a 20 mA ou ±10 Vdc de entrada
• Saídas de Contato: 11 contatos programáveis do tipo A e um do tipo C para função de watchdog
  • Avaliação: Fazer, quebrar e carregar 7 A resistivo @ 24/48/125 Vdc (120/240 Vac)

Comunicação

• USB: USB tipo B
• RS-232: RS-232, conector sub D de 9 pinos para autotracking externo opcional
• RS-485: protocolo Modbus™ RTU
• CAN Bus: Uma porta para comunicações ECU, uma porta para módulos de expansão
• Ethernet :
  • 100baseT (padrão)
  • 100baseFX (opcional)
  • Protocolo Modbus TCP para comunicação unidade a unidade
• Porta de Expansão: Protocolo Profibus opcional

Ambiental

• Temperatura operacional: -40°C a 70°C (-40°F a 158°F)
• Temperatura de armazenamento: -40°C a 85°C (-40°F a 185°F)
• Nevoeiro Salino: MIL-STD 810E método 509.3
• Choque: 15 G em três planos perpendiculares
• Vibração: 5 G de 18 a 2.000 Hz em três planos perpendiculares

Físico

• Peso: 14,6 lb (6,62 kg)
• Dimensões :
  • Largura: 6,26 polegadas (159,0 mm)
  • Altura: 12,00 polegadas (304,8 mm)
  • Profundidade: 8,62 polegadas (219,0 mm)
