Visão geral

O Sistema Transdutor de Proximidade 3300 XL 8 mm consiste nos seguintes componentes:

• Uma sonda 3300 XL de 8 mm
• Um cabo de extensão 3300 XL

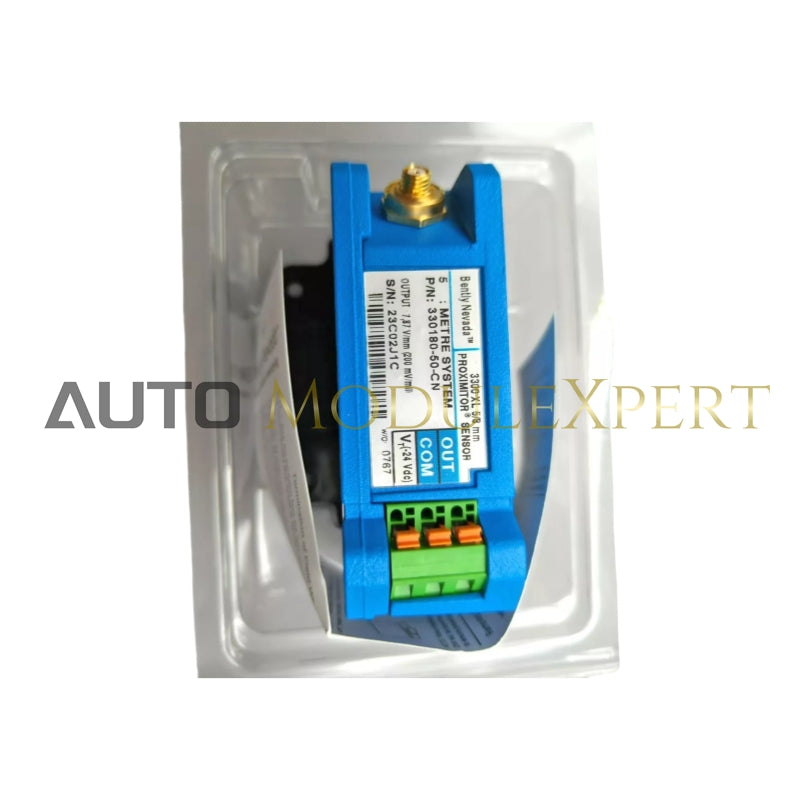

• Um sensor próximo 3300 XL

Características principais:

• O Sensor Proximitor 3300 XL incorpora diversas melhorias em relação aos designs anteriores.
• Ele apresenta um design de embalagem compacto que suporta instalações em trilho DIN de alta densidade.
• Ele também pode ser montado em uma configuração tradicional de montagem em painel, compartilhando o mesmo "espaço" de montagem de 4 furos dos modelos mais antigos do Sensor Proximitor.
• A base de montagem fornece isolamento elétrico, eliminando a necessidade de placas isolantes separadas.
• A imunidade aprimorada à interferência de radiofrequência (RFI) permite a instalação em caixas de fibra de vidro sem efeitos adversos de RFI próximos.
• A imunidade RFI/EMI satisfaz as aprovações da marca CE europeia, eliminando a necessidade de conduítes blindados especiais ou invólucros metálicos, reduzindo assim os custos e a complexidade da instalação.

Especificações

• Entrada do sensor próximo: Aceita uma sonda de proximidade sem contato série 3300 de 5 mm ou 3300 XL 8 mm e cabo de extensão forte>.

• Requerimentos poderosos:

  • -17,5 Vcc a -26 Vcc quando instalado com circuito à prova de incêndio conectado (conforme desenho de instalação 140979) com consumo máximo de 12 mA.
  • -23 Vcc a -26 Vcc com barreiras.
  • A operação em tensões mais positivas que -23,5 Vcc pode resultar em faixa linear reduzida.

• Sensibilidade de alimentação: Menos de 2 mV de alteração na tensão de saída por mudança de volt na tensão de entrada.

• Resistência de saída: 50 Ω

• Material: alumínio A308

• Peso: 246 g (8,67 onças)

• Temperatura operacional: -52°C a +100°C (-62°F a +212°F)

• Temperatura de armazenamento: -52°C a +105°C (-62°F a +221°F)
