Visão geral

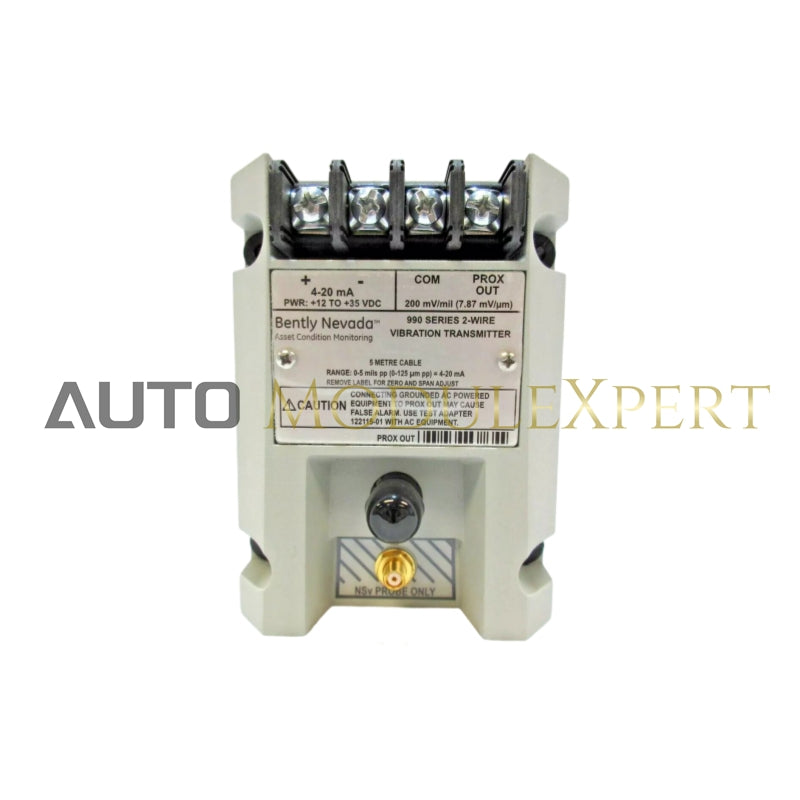

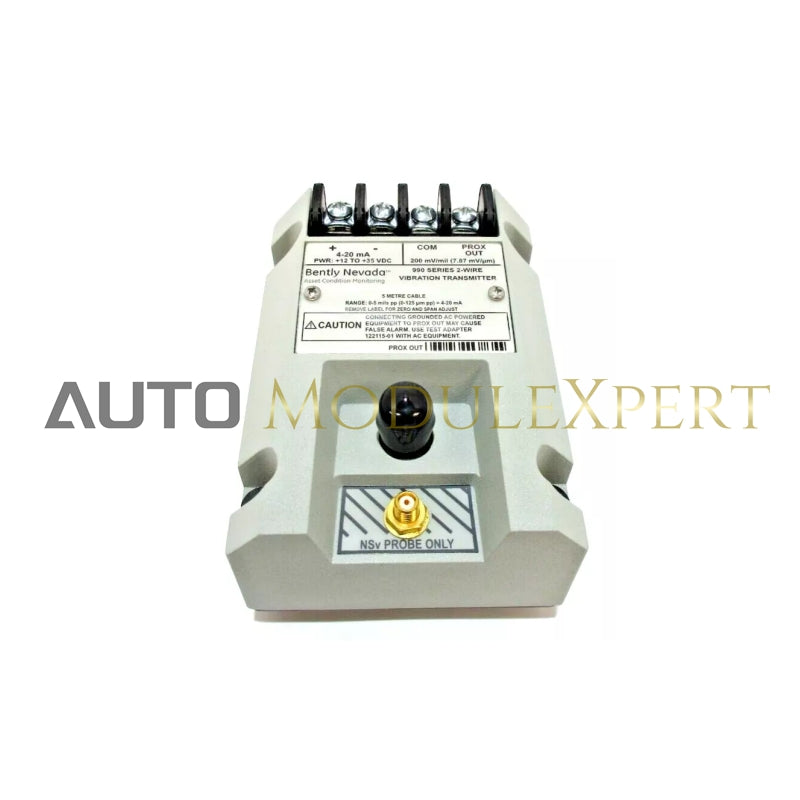

O transmissor de vibração 990 foi projetado principalmente para fabricantes de equipamentos originais (OEMs) de compressores de ar centrífugos, pequenas bombas, motores ou ventiladores. Ele fornece um sinal de vibração proporcional simples de 4-20 mA para ser usado como entrada para sistemas de controle de máquinas.

Especificações

Elétrico:

• Entrada:

  • Aceita 1 sonda de proximidade 3300 NSv sem contato e cabo de extensão.

• Requerimentos poderosos:

  • Requer entrada de +12 a +35 Vcc no terminal do transmissor.

• Saída de sinal de 4 a 20 mA:

  • Saída de 4 a 20 mAdc na faixa completa especificada em uma configuração de 2 fios.

• Precisão do loop de 4 a 20 mA:

  • Dentro de ±1,5% acima da faixa de fundo de escala especificada. A precisão é avaliada a partir da entrada do sinal de TESTE até a tensão medida em uma resistência de circuito de 250 Ω. O erro de ±1,5% é um acréscimo ao fator de escala incremental Prox Out.

• Lacuna da sonda:

  • A sonda deve estar afastada entre 0,5 mm (20 mils) e 1,75 mm (55 mils) do alvo para garantir a escala completa.

• Resistência Máxima do Loop:

  • 1.000 Ω, incluindo cabo, a 35 Vcc.

• Limitação atual:

  • 23 mA típico.

• Ajustes de Zero e Span:

  • Ajustes externos não interativos.

• NÃO OK / Derrota do sinal:

  • A saída do sinal irá para menos de 3,6 mA dentro de 100 µs após a ocorrência de uma condição Não OK. A saída do sinal é restaurada dentro de 2-3 segundos após a condição Not OK ser removida.

• Resposta de frequência:

  • 5 Hz a 6.000 Hz ±0,3 dB.

• Tamanho mínimo do alvo:

  • 9,5 mm (0,375 pol.) de diâmetro.

Comprimento do fio condutor:

• Distância máxima do cabo para saída do sensor próximo (conector BNC): 3 metros (10 pés).

Ambiental:

• Temperatura de operação:

  • -35°C a +85°C (-31°F a +185°F).

• Temperatura de armazenamento:

  • -52°C a +100°C (-62°F a +212°F).

Locais de áreas perigosas:

• Não perigoso, Zona 2 ou Div 2.

Fonte de energia:

• 28V.

Materiais:

• Material da ponta do transdutor:
  • Sulfeto de polifenileno (PPS).
• Material da caixa do transdutor:
  • Aço Inoxidável AISI 303 ou 304 (SST).

Pesos:

• Peso do transmissor:
  • 0,43 kg (0,9 libras).
• Peso total do sistema (típico):
  • 0,82 kg (1,8 libras).
