Visão geral

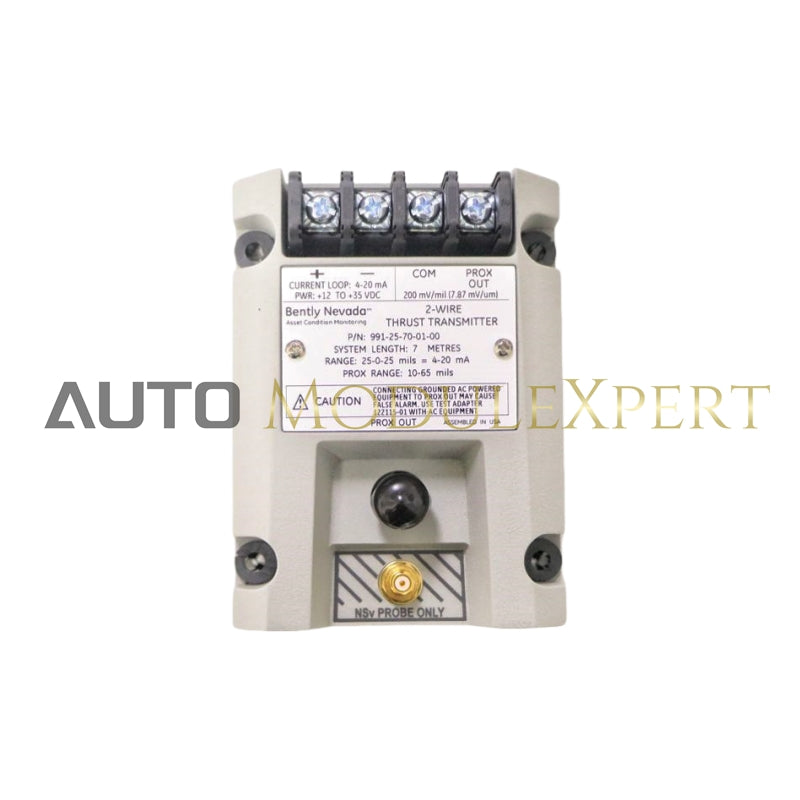

O transmissor de impulso 991 foi projetado principalmente para fabricantes de equipamentos originais (OEMs) de compressores de ar centrífugos, pequenas bombas, motores ou ventiladores. Ele fornece um sinal simples de deslocamento axial proporcional (impulso) de 4 a 20 mA como entrada para sistemas de controle de máquinas. O transmissor é um dispositivo alimentado por loop de 2 fios que aceita entrada da sonda de proximidade 3300 NSv e seu cabo de extensão correspondente (disponível em opções de comprimento de sistema de 5 m e 7 m). O transmissor condiciona o sinal em unidades de engenharia apropriadas, proporcionais à posição axial do eixo e o emite como um sinal de 4 a 20 mA para entrada no sistema de controle, onde ocorrem alarmes e lógica de proteção de máquinas.

Especificações

• Elétrico:

  • Entrada:
    • Aceita 1 sonda de proximidade 3300 NSv sem contato e cabo de extensão.
  • Poder:
    • Requer entrada de +12 a +35 Vcc no terminal do transmissor.
  • Saída de sinal:
    • 4 a 20 mAdc acima da faixa completa especificada na configuração de 2 fios.
  • Precisão:
    • Dentro de ±1,5% acima da faixa completa especificada (típico).
    • A precisão é avaliada a partir da entrada do sinal de TESTE até a tensão medida em uma resistência de circuito de 250 Ω.
  • Resistência Máxima do Loop:
    • 1.000 Ω incluindo cabo de 35 Vcc.
  • Limitação atual:
    • 23 mA típico.
  • Ajustes de Zero e Span:
    • Ajustes externos não interativos.
  • Não OK/Sinal derrotado:
    • A saída do sinal vai para menos de 3,6 mA dentro de 100 µs após a ocorrência de uma condição Não OK.
    • A saída do sinal é restaurada dentro de 0,1 segundos após a condição Not OK ser removida.

• Saída do sensor próximo:

  • Compatível com equipamentos de teste portáteis e não aterrados.
  • Ao usar equipamento de teste aterrado e alimentado por CA, use o adaptador de teste 122115-01 para isolamento de sinal.

• Impedância de saída:

  • Prox Out possui uma impedância de saída de 10 kΩ calibrada para uma carga de 10 MΩ.

• Faixa Linear:

  • 0,25 a 1,65 mm (10 a 65 mils) para saída Prox.
  • Adequado para faixas lineares de loop de corrente de 0,6-0-0,6 mm ou 25-0-25 mils.

• Fator de escala incremental Prox Out:

  • 7,87 mV/µm (200 mV/mil) ±6,5% típico, incluindo erros de intercambialidade, quando medido em incrementos de 0,25 mm (10 mils) ao longo da faixa linear usando um alvo plano de 30 mm (1,2 polegadas).

• Estabilidade de temperatura:

  • O fator de escala incremental permanece dentro de ±10% de 7,87 mV/µm (200 mV/mil) de 0°C a +70°C (+32°F a +158°F).

• Tamanho mínimo do alvo:

  • 9,5 mm (0,375 pol.) de diâmetro.

• Comprimento do fio condutor:

  • A saída do sensor próximo (conector BNC) tem uma distância máxima de cabo de 3 metros (10 pés).
  • Para locais não perigosos, zonas perigosas de Zona 2 ou Div 2, até 13 km (8 milhas) no máximo entre o transmissor e o dispositivo receptor para saída de sinal.

• Temperatura de operação:

  • -35°C a +85°C (-31°F a +185°F).

• Temperatura de armazenamento:

  • -51°C a +100°C (-60°F a +212°F).

• Material da ponta do transdutor:

  • Sulfeto de polifenileno (PPS).

• Material da caixa do transdutor:

  • Aço Inoxidável AISI 303 ou 304 (SST).

• Peso do transmissor:

  • 0,43 kg (0,9 lbm).

• Peso total do sistema:

  • 0,82 kg (1,8 lbm) típico.
