Visão geral

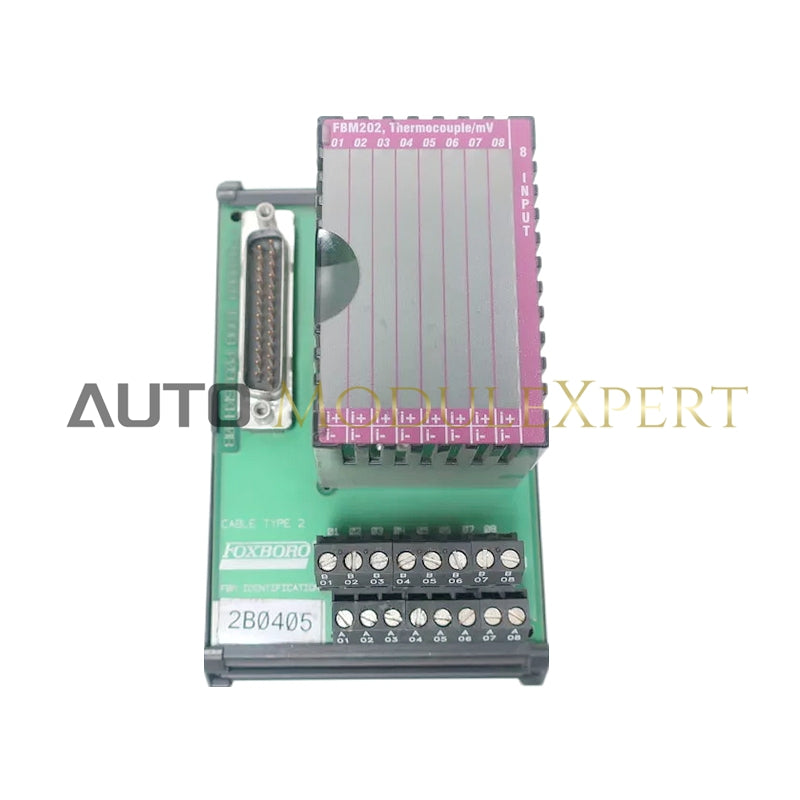

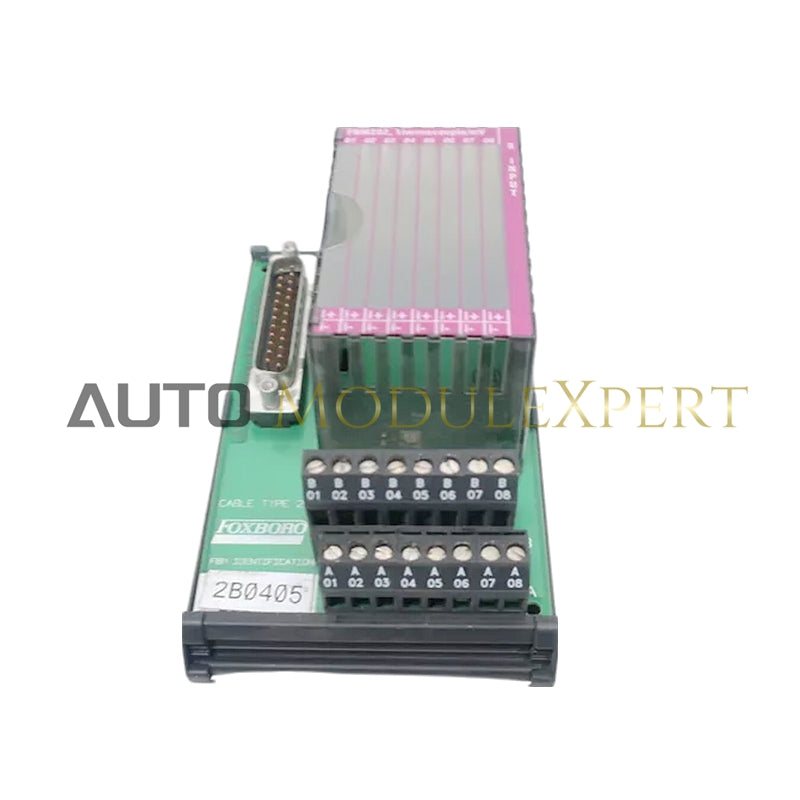

FoxboroFBM202 P0916AC é um módulo de entrada de termopar/mV com oito canais de entrada isolados e um canal de compensação de temperatura de junção de referência, fornecendo medições precisas para vários tipos de termopares.

Especificações de entrada

• Canais de entrada: 8 canais de termopar/mV independentes e isolados
• Faixa de entrada: –10,5 a +69,5 mV DC
• Junção de referência: RTD de platina de 4 fios e 100 ohms para compensação de temperatura
• Precisão:
  • Entrada mV: ±0,03% da amplitude (±27 µV) a 25°C
  • Canal RTD: ±0,03% do intervalo
  • Conformidade do termopar: ±0,25°C
  • Conformidade da junção de referência RTD: ±0,25°C
  • Coeficiente de temperatura de precisão: ±50 ppm/°C
  • Precisão de medição RTD: ±0,50°C (com conjunto de terminação Foxboro)
• Impedância de entrada diferencial: 10 MΩ
• Tensão de modo comum: até 30 V CA ou 60 V CC
• Período de integração: configurável por software
• Tensão de circuito aberto de entrada: 250 mV DC até 10 MΩ (canais mV)
• Conversão A/D: Conversores Sigma-Delta independentes para cada canal
• Tipos típicos de termopares: B, E, J, K, N, R, S, T e outros
• Detecção de Burnout: Valor de upscale total
• Isolamento de entrada: isolado galvanicamente, suporta 600 V CA por 1 minuto

Comunicação

• Interface: Comunica-se via Fieldbus de 2 Mbps com FCM ou FCP associado

Poder

• Faixa de tensão de entrada (redundante): 24 V CC, +5%, -10%
• Consumo: 3 W (máximo)
• Dissipação de calor: 3 W (máximo)

Ambiental

• Temperatura de operação:
  • Módulo: -20 a +70°C (-4 a +158°F)
  • Conjunto de Terminação (PVC): -20 a +50°C (-4 a +122°F)
  • Conjunto de Terminação (PA, PC/ABS): -20 a +70°C (-4 a +158°F)
• Umidade: 5 a 95% (sem condensação)
• Altitude: -300 a +3.000 m (-1.000 a +10.000 pés)
• Temperatura de armazenamento: -40 a +70°C (-40 a +158°F)
• Altitude de armazenamento: -300 a +12.000 m (-1.000 a +40.000 pés)
• Contaminação: Adequado para ambientes Classe G3 (Severos)
• Vibração: 0,75 m/s² (5 a 500 Hz)

Físico

• Peso:
  • Módulo: 284 g (10 oz)
  • Conjunto de terminação de compressão (montado em trilho DIN): 159 g (0,35 lb)
  • Conjunto de terminação de compressão (montado na placa de base): 245 g (0,57 lb)
  • Conjunto de terminação de terminal de anel: 204 g (0,45 lb)
• Dimensões (Módulo):
  • Altura: 102 mm (4 pol.), 114 mm (4,5 pol. incluindo alças de montagem)
  • Largura: 45 mm (1,75 pol.)
  • Profundidade: 104 mm (4,11 pol.)

Cabos

• Comprimento do cabo: até 30 m (98 pés)
• Materiais do cabo: poliuretano ou baixa emissão de fumaça e zero halogênio (LSZH)
• Tipo de cabo: Tipo 2
• Conexões:
  • Extremidade da placa de base FBM: D-subminiatura de 37 pinos
  • Montagem de terminação final: D-subminiatura de 25 pinos

Construção

• Materiais de montagem de terminação:
  • Montado em trilho DIN: PVC, PA (compressão e terminal de anel)
  • Placa de base montada: PC/ABS (compressão)
• Conexões de terminação de campo:
  • Compressão: 0,2 a 4 mm²/24 a 12 AWG
  • Terminal de anel: conectores de tamanho nº 6 (0,375 pol.), 0,5 a 4 mm²/22 AWG a 12 AWG
