Visão geral

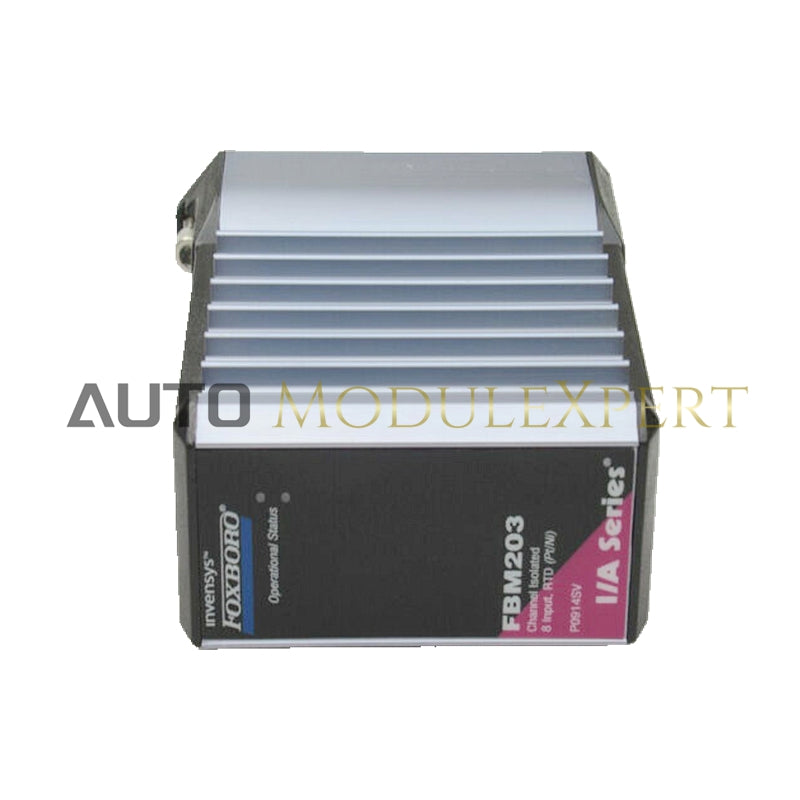

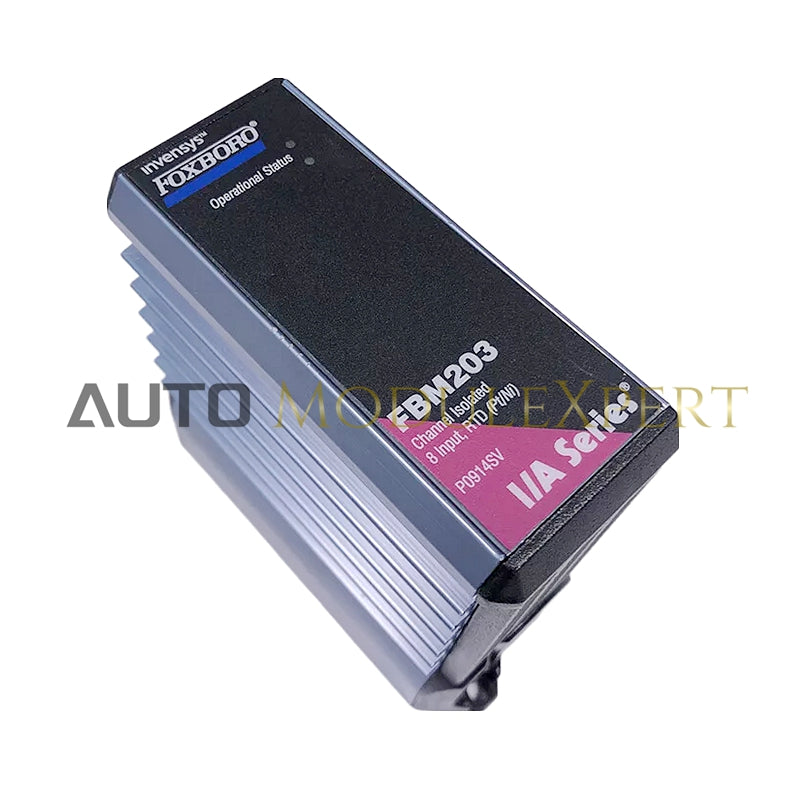

O FBM203 é um módulo de entrada projetado para medição de temperatura usando Detectores de Temperatura de Resistência (RTDs), com uma gama de modelos que oferecem diferentes características de entrada. Seu design robusto e isolado garante alta precisão em ambientes industriais exigentes, incluindo ambientes Classe G3.

Características

• Canais de entrada RTD
  • Oito canais de entrada RTD isolados
• Alta precisão
  • Conversão Sigma-delta para medição precisa
  • Precisão:
    • FBM203/d: ±0,03% da amplitude
    • FBM203/b: ±0,03% da amplitude
    • FBM203/c: ±0,1% da amplitude
• Adequação ambiental
  • Adequado para ambientes agressivos (Classe G3)
• Resistência ao chumbo
  • FBM203/FBM203B: máximo de 50 ohms por terminal
  • FBM203C: máximo de 10 ohms por terminal
• Processamento de Sinal
  • Conversão A/D por canal com técnica sigma-delta independente
  • Rejeição de modo comum >125 dB a 50/60 Hz
  • Rejeição de modo normal >95 dB a 50/60 Hz
• Compatibilidade do sensor
  • Funciona com RTDs de platina, níquel e cobre
  • Modelos específicos para RTDs de platina e níquel com diferentes faixas de resistência a 0°C

Especificações funcionais

• Faixa de entrada
  • FBM203/203D: 0 a 320 ohms (64.000 contagens)
  • FBM203B: 0 a 640 ohms (64.000 contagens)
  • FBM203C: 0 a 30 ohms (64.000 contagens)
• Corrente do sensor
  • FBM203/203D e FBM203B: 0,19 mA CC nominal
  • FBM203C: 0,54 mA CC nominal
• Coeficiente de Precisão de Temperatura
  • ±50 ppm/°C
• Período de Integração
  • Configurável via software
• RTDs típicos
  • FBM203/203D: Platina (100 ohms nominais a 0°C), Níquel (235 ohms nominais a 0°C)
  • FBM203B: Platina (200 ohms nominais a 0°C), Níquel (470 ohms nominais a 0°C)
  • FBM203C: Cobre (10 ohms nominais a 25°C)

Especificações Ambientais

• Temperatura de operação
  • Módulo: -20 a +70°C (-4 a +158°F)
  • Conjunto de Terminação: -20 a +70°C (-4 a +158°F)
• Temperatura de armazenamento
  • Módulo: -40 a +70°C (-40 a +158°F)
  • Conjunto de Terminação: -40 a +70°C (-40 a +158°F)
• Umidade: 5 a 95% (sem condensação)
• Altitude :
  • Operação: -300 a +3.000 m (-1.000 a +10.000 pés)
  • Armazenamento: -300 a +12.000 m (-1.000 a +40.000 pés)
• Resistência à vibração: 7,5 m/s² (0,75 g) de 5 a 500 Hz
• Contaminação: Adequado para uso em ambientes Classe G3 (Severos)

Especificações Físicas

• Dimensões do módulo
  • Altura: 102 mm (4 pol.), 114 mm (4,5 pol.), incluindo alças de montagem
  • Largura: 45 mm (1,75 pol.)
  • Profundidade: 104 mm (4,11 pol.)
• Peso
  • Módulo: 284 g (10 oz)
  • Conjuntos de Terminação:
    • Tipo de compressão (montado em trilho DIN): 181 g (0,40 lb)
    • Tipo de compressão (montado na placa de base): 245 g (0,57 lb)
    • Tipo de anel: 249 g (0,55 lb)

Especificações do cabo

• Comprimento do cabo: Até 30 m (98 pés)
• Materiais do cabo: Poliuretano ou Baixa emissão de fumaça e zero halogênio (LSZH)
• Conexão do cabo:
  • Extremidade da placa de base FBM: D-subminiatura de 37 pinos
  • Montagem de Terminação Fim:
    • Compacto FBM203/b/c: subminiatura D de 25 pinos
    • FBM203d compacto: subminiatura D de 37 pinos

Construção

• Materiais de montagem de terminação:
  • TAs montados em trilho DIN: Poliamida (PA), compressão e terminal de anel
  • TAs montados em placa de base: Policarbonato/Acrilonitrila Butadieno Estireno (PC/ABS), compressão
• Tamanhos de fiação aceitos:
  • TAs de compressão de trilho DIN: 0,2 a 4 mm² (24 a 12 AWG)
  • TAs de compressão da placa de base: 0,2 a 1,5 mm² (24 a 16 AWG)
  • Fio de anel: conectores de tamanho nº 6 (9,5 mm/0,375 pol.)
