Visão geral

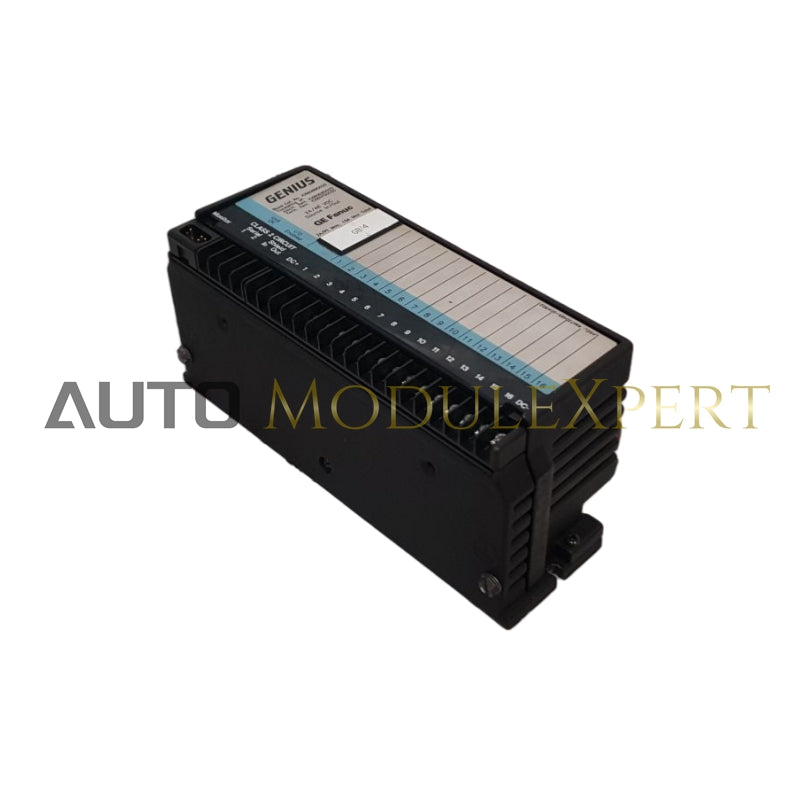

Um bloco de E/S de fonte/dissipador CC de 16 circuitos é um módulo inteligente e configurável projetado para interagir com uma variedade de sensores e atuadores CC discretos.

Existem dois tipos de blocos de fonte CC de 16 circuitos que fornecem energia para dispositivos de saída de campo:

• Bloco de fonte de 24 VCC (IC66*BBD022): adequado para uso com sensores eletromecânicos e de estado sólido de 2 e 3 fios.
• Bloco de fonte de 24/48 VCC (IC66*BBD020): Projetado para uso com sensores de estado sólido de 3 fios e sensores eletromecânicos.

Especificações

Especificações do bloco:

• Tamanho (altura x largura x profundidade): 8,83” (22,44 cm) x 3,56” (9,05 cm) x 4,42” (11,23 cm)

• Peso: 4 libras (1,8 kg)

• LEDs (Bloco de E/S):

  • Unidade OK
  • E/S habilitada

• LEDs (cada circuito): Indicadores individuais do lado da carga

• Isolamento bloco a bloco: 1500V

• Dissipação de calor: 68,8 Watts com 16 saídas em 2A

• Tensão de operação (uma fonte):

  • 18-56 VCC (24/48 V)
  • 18-30 VCC (24 V)

• Ondulação (máximo): 10%

• Alimentação CC necessária:

  • 150 mA típico
  • 300 mA máximo

• Tempo de queda de energia: 10 ms

Especificações de entrada:

• Blocos de tensão relativa à fonte CC:

  • Entrada LIGADA:
    • Alimentação de 24 VCC: 16-24 VCC
    • Alimentação de 48 VCC*: 32-48 VCC
  • Entrada OFF:
    • Alimentação de 24 VCC: 0-7 VCC
    • Alimentação de 48 VCC*: 0-14 VCC

• Tempo de processamento de entrada (típico): 5,6 K Ohms (24/48 V), 1,8 K Ohms (24 V)

• Impedância de entrada (típica):
  1,7 ms (mais atraso de filtro selecionável)

• Tempos de filtro de entrada selecionáveis:
  5-100 ms

• Diagnóstico de entrada:

  • Fio aberto
  • Sobretemperatura
  • Interruptor com falha

Especificações de saída:

• Corrente de saída (estado estável): 2 amperes por circuito

• Corrente máxima de partida: 10 amperes até 10 ms

• Corrente de saída do bloco: 15 A a 35°C

• Saída OFF Corrente de fuga: 1,0 mA

• Frequência máxima de comutação: uma vez por segundo (alta corrente de partida)

• Atraso de ativação da saída (máximo): 1 ms

• Queda de tensão de saída: 2,0 volts máximo com pico de corrente de 2 amperes

• Carga mínima recomendada: 50 mA com nenhuma carga habilitada

• Diagnóstico de saída:

  • Curto circuito
  • Sobrecarga
  • Sem carga
  • Interruptor com falha
  • Sobretemperatura

Especificações ambientais:

• Temperatura de operação: -0° a +60°C (32° a +140°F)

• Temperatura de armazenamento: -40°C a +212°F

• Umidade: 5% a 95% (sem condensação)

• Vibração:

  • 5-10 Hz: deslocamento de 0,2” (5,08 mm)
  • 10-200 Hz: 1G
