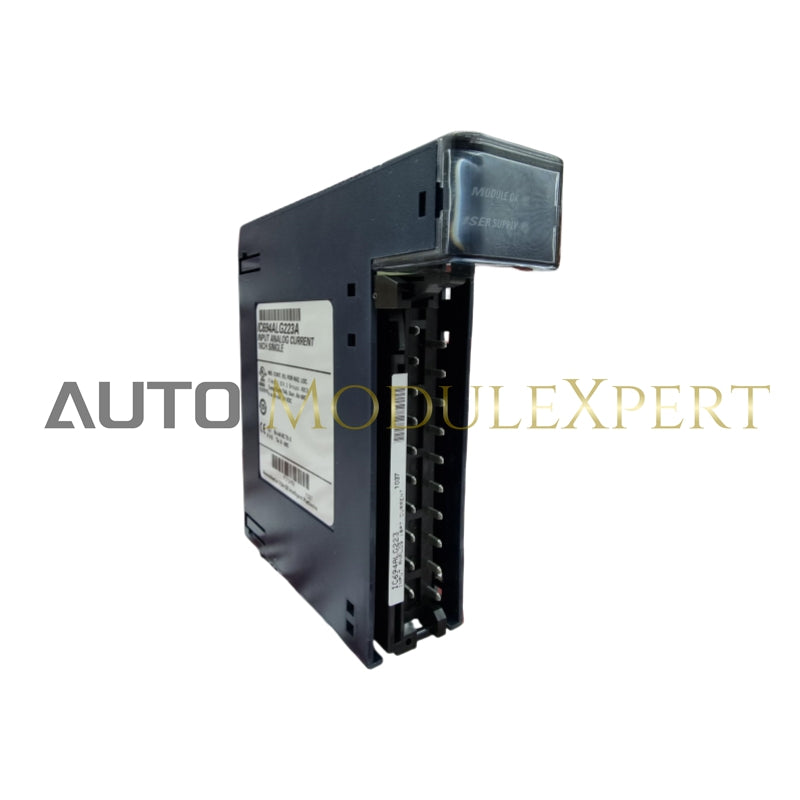

Visão geral: Módulo de entrada analógica (IC694ALG223) – 16 canais, corrente

O IC694ALG223 é um módulo de entrada de corrente analógica de 16 canais que fornece entradas de terminação única. Cada entrada pode ser configurada para uma das seguintes faixas usando software de configuração:

• 4 a 20 mA
• 0 a 20 mA
• 4 a 20 mA aprimorado

Especificações

• Número de canais: 1 a 16 selecionáveis; single-ended

• Faixas de corrente de entrada:

  • 0 a 20 mA
  • 4 a 20 mA
  • 4 a 20 mA aprimorado (selecionável por canal)

• Calibração de Fábrica:

  • 4 µA por contagem na faixa de 4 a 20 mA
  • 5 µA por contagem na faixa aprimorada de 0 a 20 mA e 4 a 20 mA

• Taxa de atualização: 13 milissegundos (para todos os 16 canais)

• Resolução:

  • De 4 a 20 mA: 4 µA/bit
  • De 0 a 20 mA: 5 µA/bit
  • De 4 a 20 mA Aprimorado: 5 µA/bit

• Precisão Absoluta:

  • ±0,25% da escala completa a 25°C (77°F)
  • ±0,5% da escala completa acima da faixa de temperatura operacional especificada

• Linearidade:

  • <1 LSB de 4 a 20 mA (faixa de 4 a 20 mA)
  • <1 LSB de 100 µA a 20 mA (faixas aprimoradas de 0 a 20 mA e 4 a 20 mA)

• Isolamento:

  • Isolamento óptico: 250 VCA contínuo; 1500 VCA por 1 minuto
  • Isolamento entre campo e backplane e aterramento da estrutura

• Tensão de modo comum: 0 volts (canais de terminação única)

• Rejeição entre canais: 80 dB de DC a 1 kHz

• Impedância de entrada: 250 Ohms

• Resposta do filtro passa-baixo de entrada: 19 Hz

• Faixa de tensão de alimentação externa: 20 a 30 VCC

• Ondulação de tensão de alimentação externa: 10%

• Consumo interno de energia:

  • 120 mA do barramento +5 VCC no backplane
  • 65 mA de uma fonte de alimentação externa de usuário de 24 VCC (além das correntes de loop de corrente)
