Visão geral

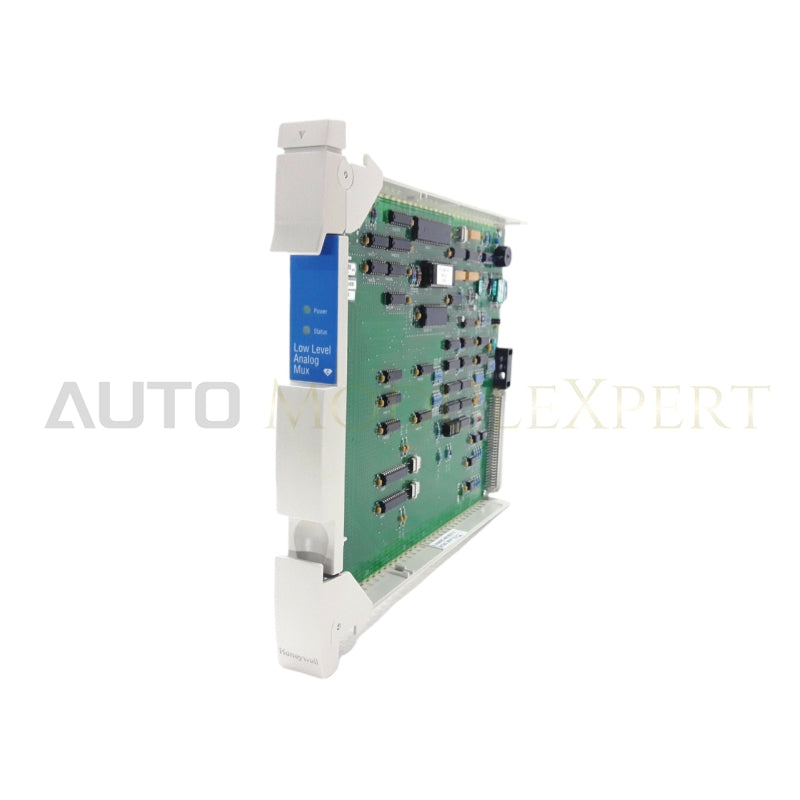

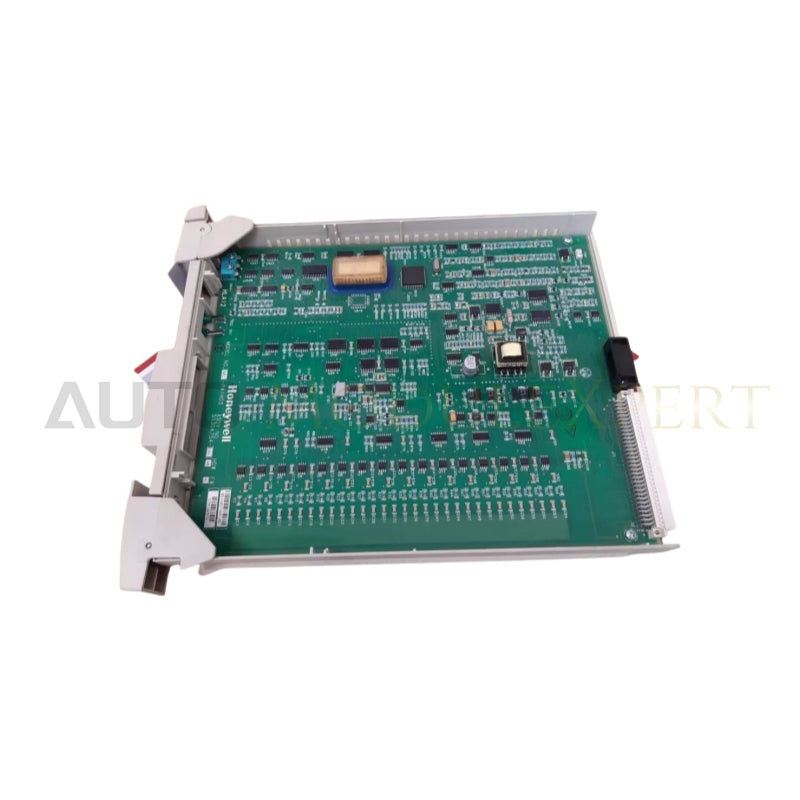

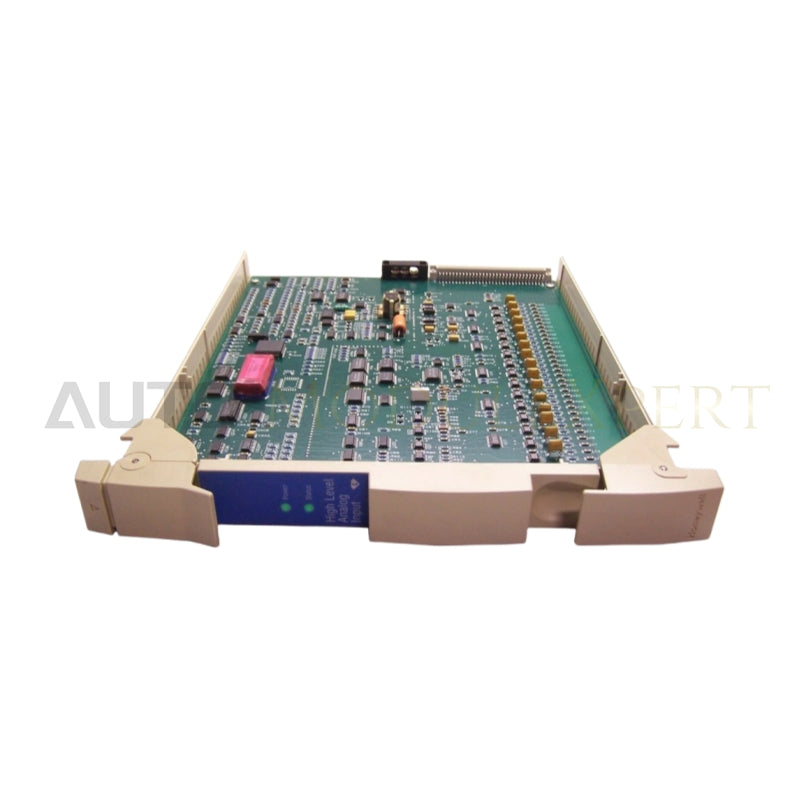

O Honeywell MC-PAIH03 (51304754-150) é um Módulo de Entrada Analógica altamente confiável, projetado para uso no sistema Honeywell Process Automation Controller (PAC). Este módulo faz parte do Experion Process Knowledge System (PKS) e é especificamente projetado para fornecer processamento de sinal analógico preciso e confiável para uma variedade de aplicações industriais. Ele suporta uma ampla gama de sinais de entrada, incluindo 4-20 mA e 0-10 V, tornando-o versátil para diferentes variáveis de processo, como medições de temperatura, pressão e fluxo. O MC-PAIH03 é equipado com diagnósticos avançados e capacidades de tolerância a falhas, garantindo operação contínua mesmo em ambientes industriais severos. O módulo é fácil de instalar e se integra perfeitamente com outros componentes de automação Honeywell, facilitando a aquisição eficiente de dados e o controle de processos. Com seu design robusto e características de alto desempenho, o MC-PAIH03 é ideal para indústrias que exigem processamento de entrada analógica preciso e confiável.

Especificações:

Modelos FTA:

• MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62

Tipo de Entrada: Voltagem, corrente (transmissores de 2 fios ou autônomos)

Canais de Entrada: 16 canais de entrada diferenciais

Relação de Rejeição de Modo Comum (dc a 60 Hz, desbalanceamento de fonte de 500 Ω): 70 dB

Tensão de Modo Comum (dc a 60 Hz): -6 a +5 V pico

Resolução do Conversor A/D: 16 bits (14 bits utilizados)

Faixa de entrada:

• 0 a 5 V
• 1 a 5V
• 0,4 a 2V
• 4-20 mA (até 250 Ω)

Relação de Rejeição em Modo Normal (a 60 Hz): 32 dB

Resposta do Filtro em Modo Normal: RC de um único polo, -3 dB @ 1 Hz

Entrada Máxima em Modo Normal (entradas diferenciais, sem danos): ±30 Volts

Crosstalk (dc a 60 Hz, canal a canal): 60 dB

Impedância de Entrada (Entradas de Tensão): 10 MΩ alimentado

Tensão de Entrada Máxima (qualquer entrada referenciada ao comum, sem danos):

• ±30 Volts

Taxa de varredura de entrada:

• 4 amostras por segundo por canal.
• Todos os canais amostrados dentro de uma janela de 250 ms.

Precisão do Hardware (em CMV = 0 V):

• ±0,075% da escala total (23,5°±2°C)
• ±0,15% da escala total (0 a 50°C)

Condicionamento de Potência do Transmissor:

• MU-TAIH02, TAIH52, TAIH12, TAIH03, TAIH13, TAIH53:
  • Resistor com Limitação de Corrente, 145 Ω (não fundido) para interface de Classe 1, Div 2
• MU-TAIH22, TAIH23, TAIH62:
  • Circuitos de Limitação de Corrente Individualmente Protegidos para Interfacing Classe 1, Div 2
  • Corrente máxima: 30 mA
  • Tensão mínima: 23 V
