Visão geral

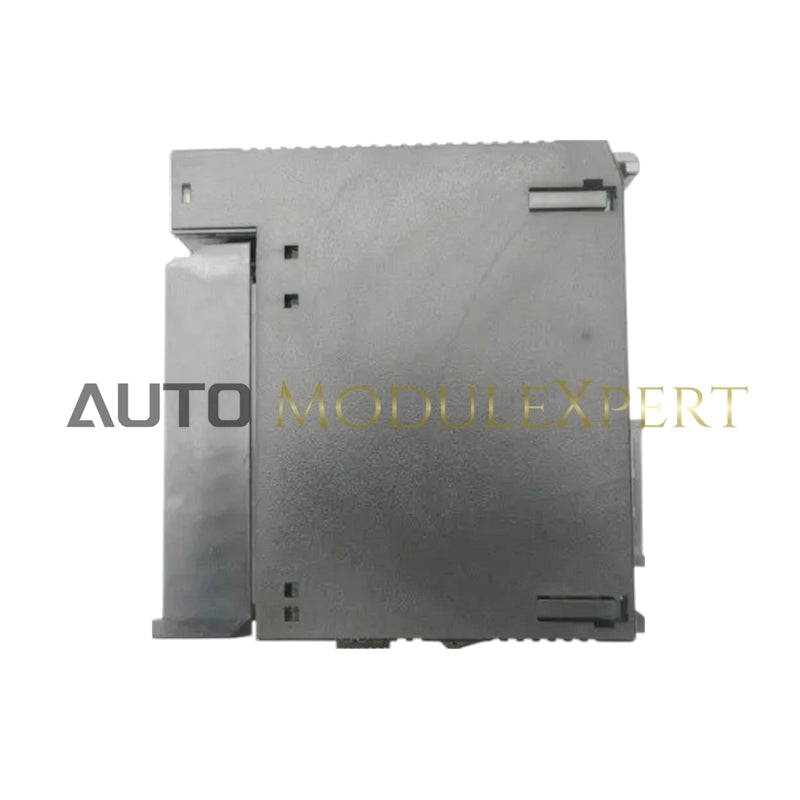

O IC693MDL741 é um módulo de E/S digital da Série 90-30 da GE FANUC, agora sob a Emerson Automation. Este módulo apresenta um total de 16 canais de saída discretos, projetados para operar em uma configuração lógica negativa de 12/24 VCC. Cada canal de saída pode fornecer até 0,5 Amperes, proporcionando flexibilidade para diversas aplicações industriais.

Especificações

• Marca : GE Fanuc
• Série : Série 90-30
• Fabricante: GE Fanuc; Automação Emerson (atual)
• Número da peça: IC693MDL741
• Tipo de produto: E/S digital
• Compatibilidade: CLPs GE Fanuc 90-30
• Pontos de saída: 16
• Número de canais: 16
• Número de Grupos de Saída: 2
• Canais por Grupo: 8

características elétricas

• Entrada de tensão do módulo: 5 VCC
• Tensão nominal: 12/24 VCC
• Faixa de tensão de saída: 12-24 VCC (+20%, -15%)
• Corrente de saída: 0,5 Amperes por ponto; 2 Amperes por comum
• Consumo de corrente do módulo de pico: 110 mA (todas as saídas ativas)
• Tempo de resposta: máximo de 2 ms
• Tempo de resposta desligado: máximo de 2 ms
• Queda de tensão de saída de pico: 0,5 Volts
• Vazamento fora do estado: máximo de 1 mA
• Isolamento :
  • 1500 Volts entre o lado do campo e o lado lógico
  • 500 Volts entre grupos

Condições ambientais

• Temperatura operacional: 0 a 60 graus Celsius
• Status do ciclo de vida do produto: Descontinuado/Obsoleto

Recursos do módulo

• Módulo de saída discreta: Suporta configuração de fiação lógica negativa.
• Indicadores LED de saída: Cada canal de saída possui um indicador LED para exibir o status operacional.
• Isolamento de grupo: Fornece isolamento grupo a grupo avaliado em 500 Volts e entre o campo e os lados lógicos em 1.500 Volts.
• Inserção de descrição: Uma inserção de módulo é incluída para breves descrições escritas das saídas atribuídas.
• Instalação: Montado em uma placa de base Série 90-30, ocupando um único slot. Pode funcionar como um componente de saída local ou como um módulo de E/S distribuído.
