Visão geral

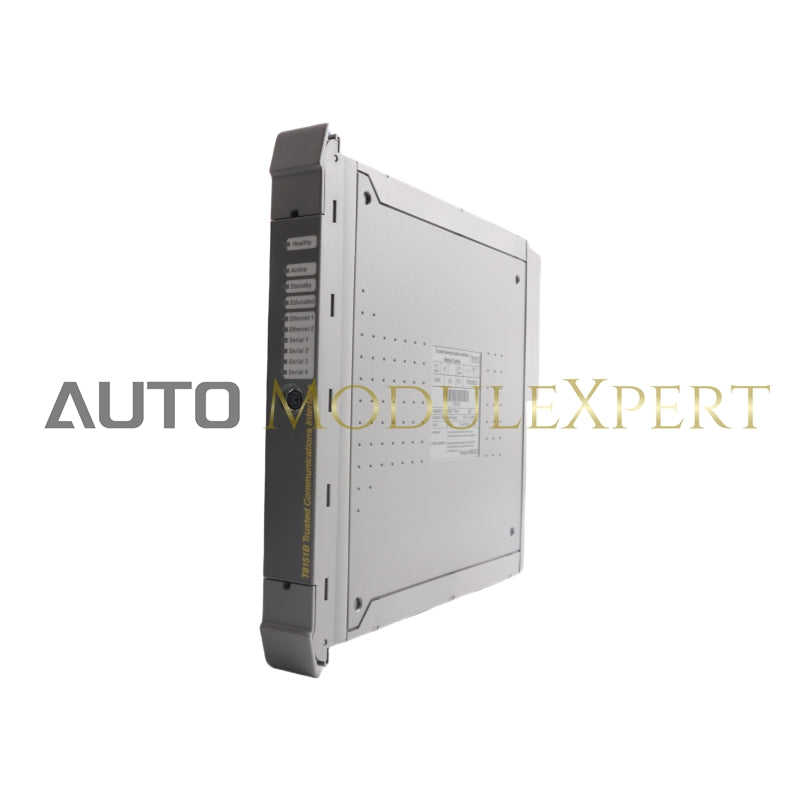

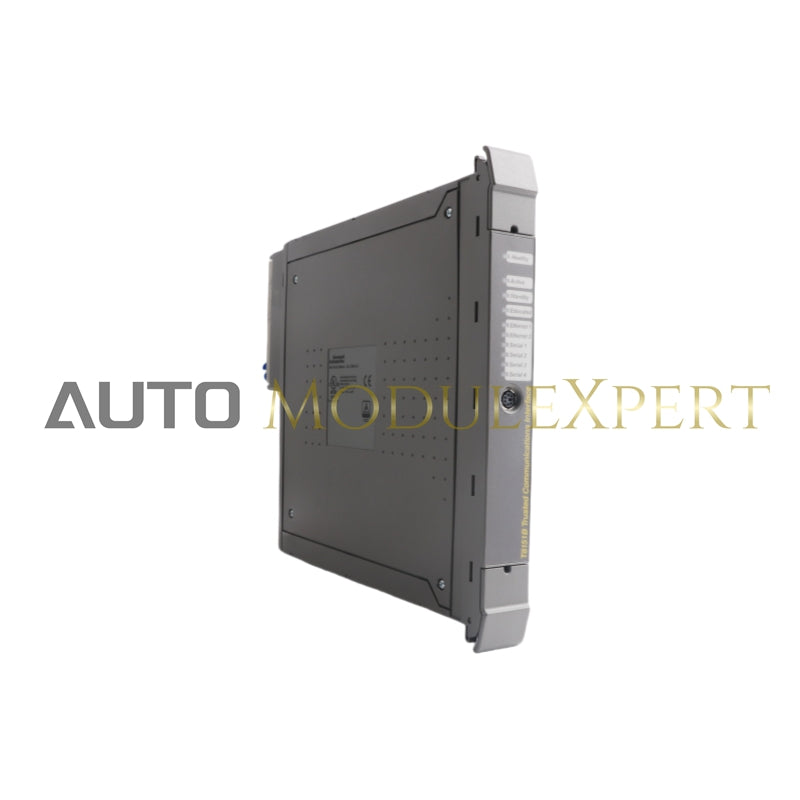

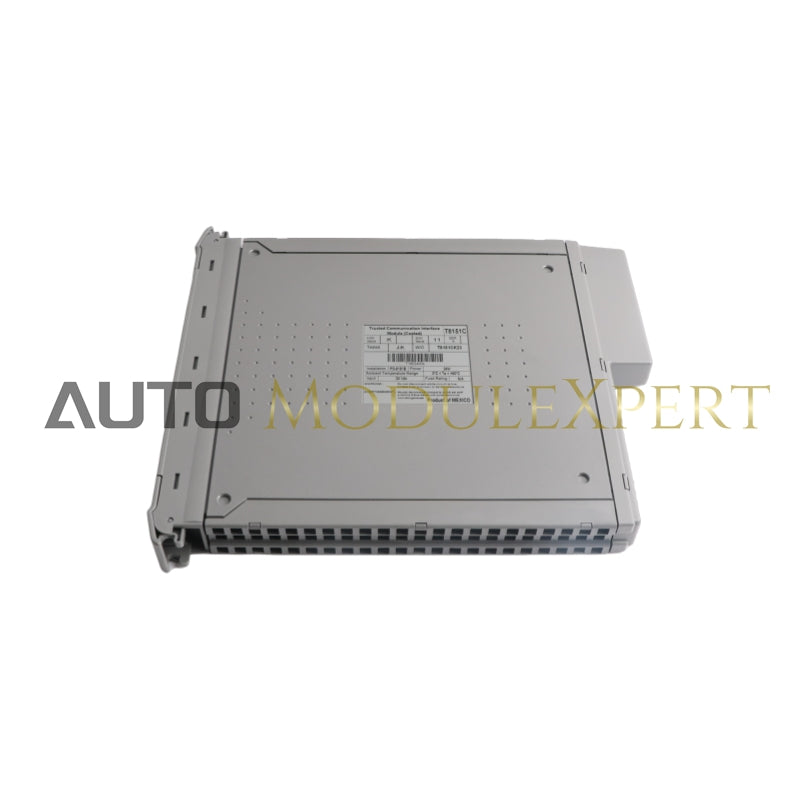

A Trusted® Communications Interface (CI) é um módulo avançado e inteligente projetado para suportar vários serviços de comunicação para o Trusted Controller, reduzindo significativamente a carga de comunicação no processador Triple Modular Redundant (TMR).

Especificações

• Requerimentos poderosos

  • Alimentação do backplane (IMB): 20 Vcc a 32 Vcc
  • Suprimento de Campo: Não aplicável
  • Dissipação de Potência: 10 W

• Localização do módulo

  • Slots compatíveis: Slots de módulo de E/S T8100, T8300

• Classificações de Isolamento

  • Isolamento Básico de 50 V:
    • Módulo para Fonte de Placa de Circuito
    • Módulo para Porta Serial de Diagnóstico
  • Isolamento Básico de 250 V:
    • Módulo para Rear Portas Seriais
    • Módulo para Portas Ethernet
    • Portas Seriais para Portas Ethernet
    • Entre Portas Seriais
    • Entre as portas Ethernet

• Fusão

  • Não é reparável pelo usuário

• Portas

  • Portas seriais:
    • 2 portas seriais traseiras, RS-232/422/485
    • 2 portas seriais traseiras, RS-422/485
  • Portas Ethernet:
    • 2 portas Ethernet, 10/100BaseT
  • Porta Serial de Diagnóstico:
    • 1 Porta Serial de Diagnóstico, RS-232

• Taxas de transmissão

  • Varia de 1200 baud a 115200 baud

• Protocolos de Comunicação Suportados

  • Modbus RTU
  • Abra Modbus TCP
  • Ponto a ponto confiável
  • Ponto a ponto aprimorado e confiável
  • ICS2000
  • CP2000

• Capacidade do Buffer SOE

  • 4000 Eventos

• Condições ambientais

  • Temperatura operacional: 0 °C a +60 °C (+32 °F a +140 °F)
  • Temperatura de armazenamento: -25 °C a +70 °C (-13 °F a +158 °F)
  • Umidade relativa (operação e armazenamento): 10% – 95%, sem condensação

• Dimensões Físicas

  • Altura: 266 mm (10,5 pol.)
  • Largura: 31 mm (1,2 pol)
  • Profundidade: 303 mm (12,0 pol.)
  • Peso: 1,13 kg (2,49 lb)
