Introdução

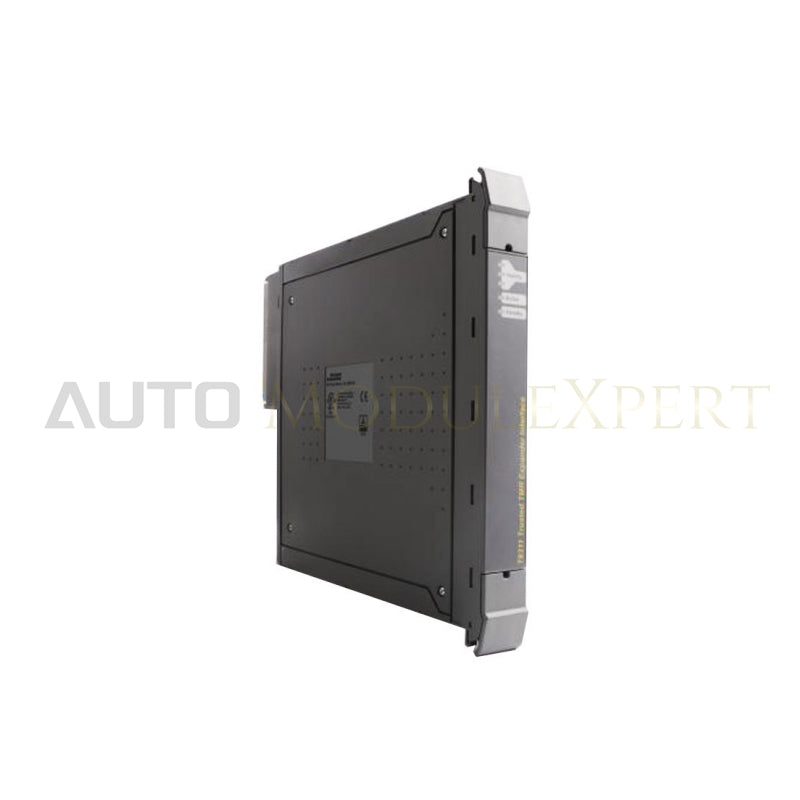

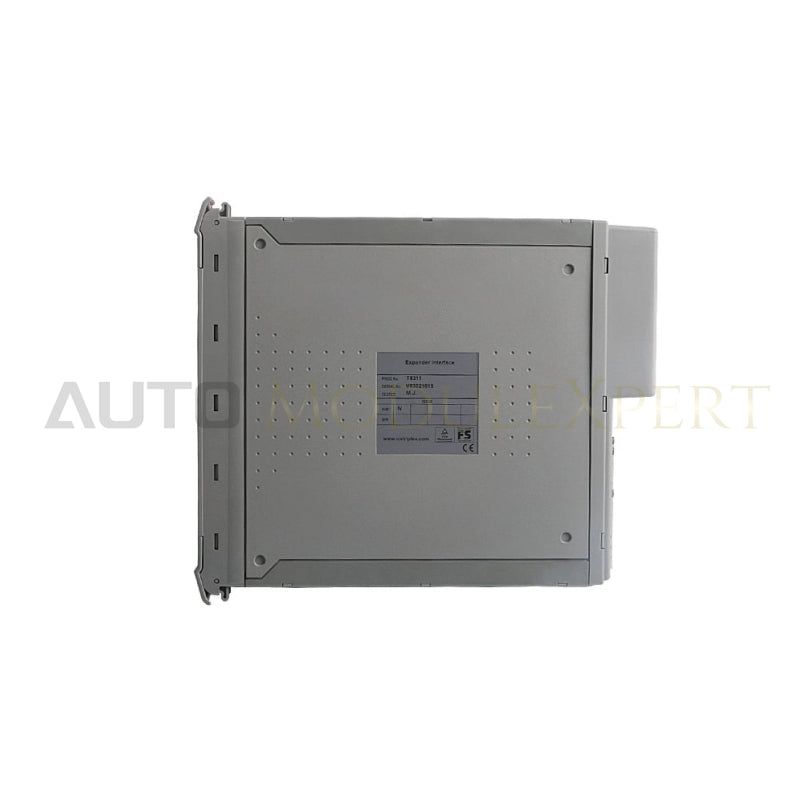

O módulo Trusted™ TMR Expander Interface reside no Trusted™ Controller Chassis, servindo como a interface 'mestre' entre o Inter-Module Bus (IMB) no Controller Chassis e o Expander Bus. O Expander Bus permite a implementação de vários sistemas de chassi usando conexões de cabo UTP, mantendo os recursos IMB tolerantes a falhas e de alta largura de banda.

Este módulo fornece contenção de falhas para o Expander Bus, o próprio módulo e o IMB no Controller Chassis, garantindo que falhas potenciais sejam localizadas e a disponibilidade do sistema seja maximizada. O módulo apresenta arquitetura HIFT TMR tolerante a falhas, diagnósticos abrangentes, monitoramento e testes para identificação rápida de falhas. Configurações de hot standby e slot de reserva de módulo oferecem suporte a estratégias de reparo automático e manual.

Características

• Operação redundante modular tripla (TMR), tolerante a falhas (3-2-0)
• Arquitetura tolerante a falhas implementada por hardware (HIFT)
• Regimes de teste de hardware e software dedicados para reconhecimento de falhas e tempos de resposta muito rápidos
• Tratamento automático de falhas sem alarmes incômodos
• Substituição quente
• Indicadores do painel frontal que mostram a integridade e o status do módulo
• T2V certificado IEC 61508 SIL 3

Especificações

• Faixa de tensão : 20 a 32 V DC
• Carga máxima : 40W
• Dissipação de calor : 40W
• Chassi compatível : T8300
• Relógios do módulo : 50MHz
• Taxa de dados do barramento expansor : 250 Mbps
• Interface de E/S : Expansor Chassis backplane
• Distância máxima de comunicação do expansor :
  • Usando cabo de cobre TC-301: 30m
  • Usando conversores de fibra: 10km
• Temperatura de operação : -5°C a 60°C (13°F a 140°F)
• Temperatura não operacional : -25°C a 70°C (-25°F a 158°F)
• Umidade operacional : 5 a 95% UR
• Especificações ambientais : consulte o documento 552517
• Dimensões :
  • Altura: 266 mm (10,5 polegadas)
  • Largura: 31 mm (1,2 polegadas)
  • Profundidade: 303 mm (12,0 polegadas)
• Peso : 1,14 kg (2,5 lbs)
