Visão geral

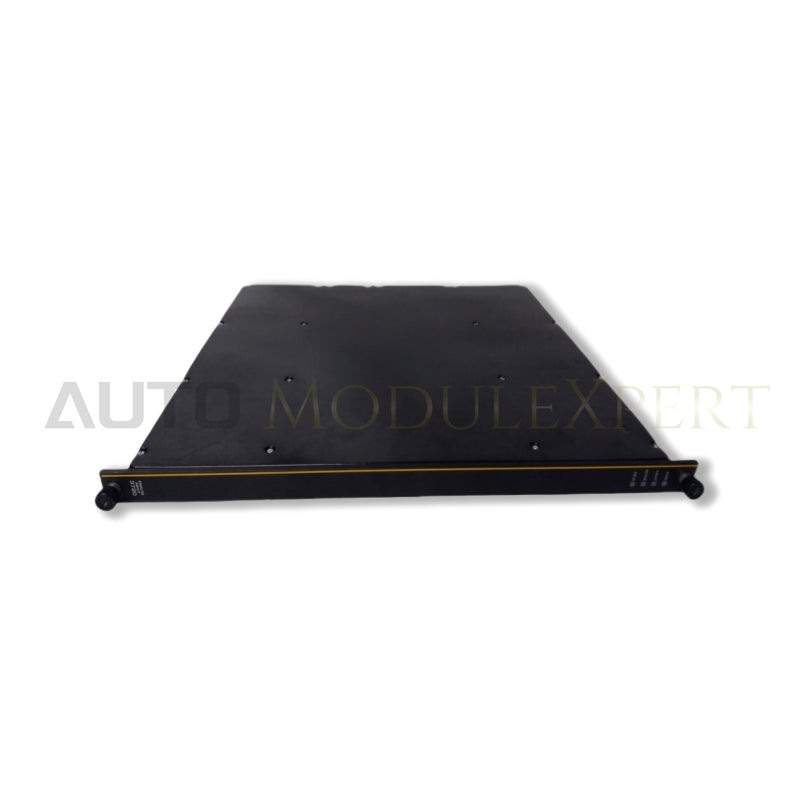

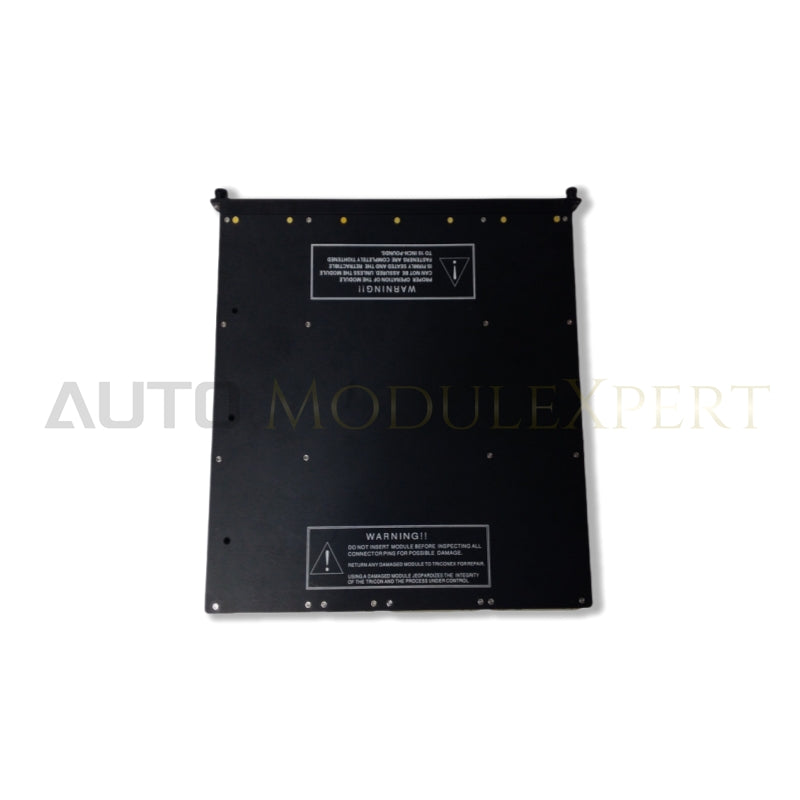

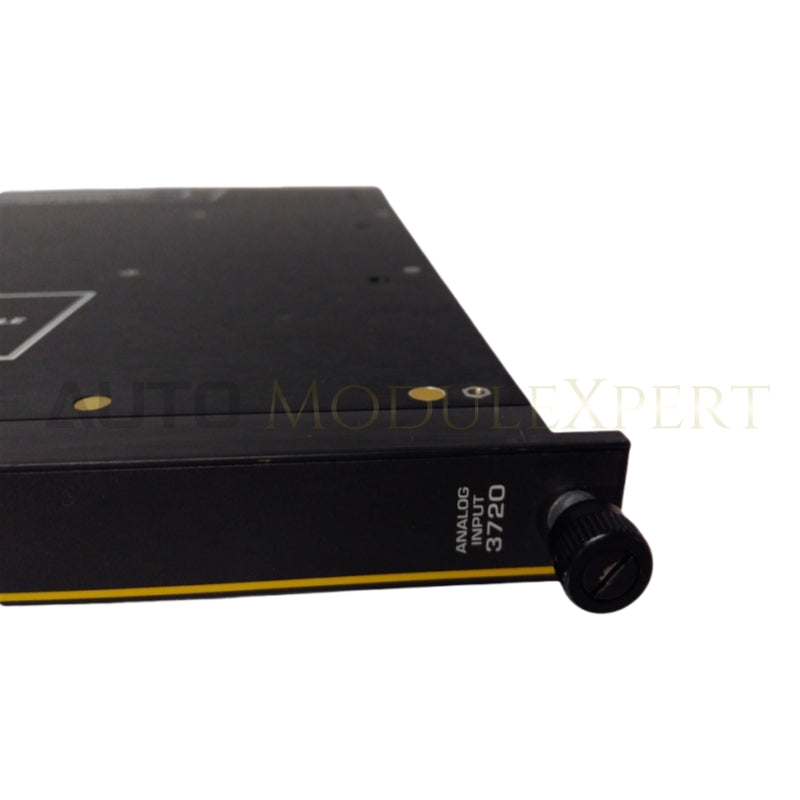

Módulos de entrada analógica como 3700A, 3703E, 3704E, 3720 e 3721 têm três canais de entrada independentes. Cada canal processa sinais de tensão variável de cada ponto, converte-os em valores digitais e transmite esses valores para os três Processadores Principais mediante solicitação. Para garantir dados precisos para cada varredura, um algoritmo de seleção de valor médio é usado para selecionar um valor. O design garante que uma única falha em um canal não afete os outros.

Especificações

• Código de cor: Amarelo

• Número de sinais de entrada: 64, single-ended

• Taxa de atualização de entrada: 10 ms

• Resolução: 12 bits ou 14 bits programáveis

• Precisão: < 0,15% de FSR de 0° a 60° C

• Resistência de entrada (carga): 10 MΩ (DC), mínimo

• Resistência de entrada no desligamento: 140 kΩ (CC), típico

• Isolamento de canal para canal: 420 kΩ, típico

• Rejeição do modo normal:

  • -3 dB a 8 Hz
  • -17 dB a 60 Hz
  • -23 dB a 120 Hz

• Faixa de tensão de entrada: 0 a 5 VDC

• Medição de sobrefaixa de entrada: +6%, 0 a 5,3 V, 0 a 10,6 V

• Potência lógica: < 12 watts

• Proteção contra sobrefaixa de entrada: 150 VCC contínuo, 115 VCA contínuo

• Faixa de corrente de entrada: 0 a 20 mA (mais 6% de excesso de faixa) com resistor de derivação de 250 Ω

• Isolamento de campo para sistema: 800 VCC mínimo

• Indicadores de status do módulo: aprovado, com falha, ativo, campo

• Cobertura de falhas de diagnóstico de entrada:

  • Mudança mínima de entrada: 0,5% da escala total
  • Período de amostra de alteração de entrada: 10 ms
  • Período mínimo de comparações incorretas: 25 amostras
