Visão geral

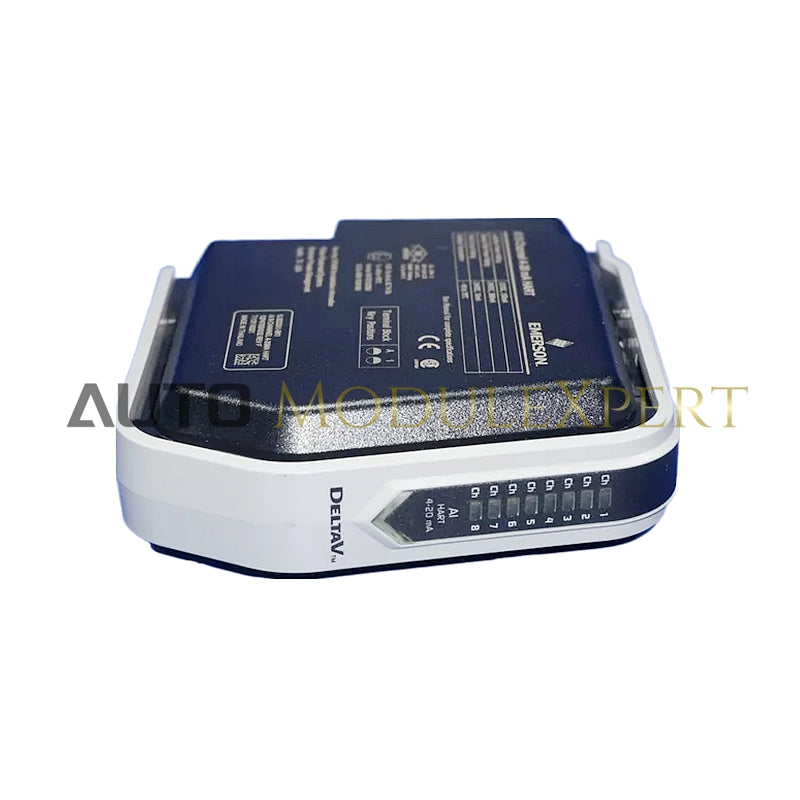

O Emerson KJ3222X1-BK1 é um módulo de entrada HART de 8 canais e 4-20 mA projetado para aplicações de controle de processo de alta precisão. É capaz de receber sinais analógicos e suportar comunicação HART, fornecendo dados precisos para processos industriais.

Especificações de energia

• Potência do barramento local:
  12 VCC a 150 mA

• Potência de campo barrada:
  24 VCC a 300 mA

• Potência do circuito de campo:
  24 VDC a 30 mA por canal

Especificações Ambientais

• Temperatura ambiente:
  -40°C a +70°C

• Choque:
  10 g de onda semi-senoidal por 11 ms

• Vibração:
  1 mm pico a pico de 2 a 13,2 Hz; 0,7 g de 13,2 a 150 Hz

• Contaminantes transportados pelo ar:
  ISA-S71.04 –1985 Contaminantes Aerotransportados Classe G3

• Humidade relativa:
  5% a 95% sem condensação

Manutenção e Ajuste

• Esta unidade não contém peças que possam ser reparadas pelo usuário e não deve ser desmontada por nenhum motivo.
• Não é necessária calibração.

Remoção e Inserção

• A energia de campo fornecida a este dispositivo, seja no terminal de campo ou como energia de campo barrada através do portador, deve ser removida antes de remover ou conectar o dispositivo.
• Uma avaliação do circuito de E/S deve ser concluída em todos os nós com energia limitada.
• Esta unidade não pode ser removida ou inserida com a alimentação do sistema energizada.
• Os circuitos de campo anti-faísca DEVEM ser desenergizados antes de serem removidos e inseridos, incluindo o bloco terminal com fusível.
• Um sistema de codificação rotativa garante a compatibilidade entre as placas de E/S e os blocos de terminais após a conclusão da instalação. O bloco de terminais deve ter as chaves configuradas para a placa de E/S com a qual será utilizado.
