Especificações

Principal

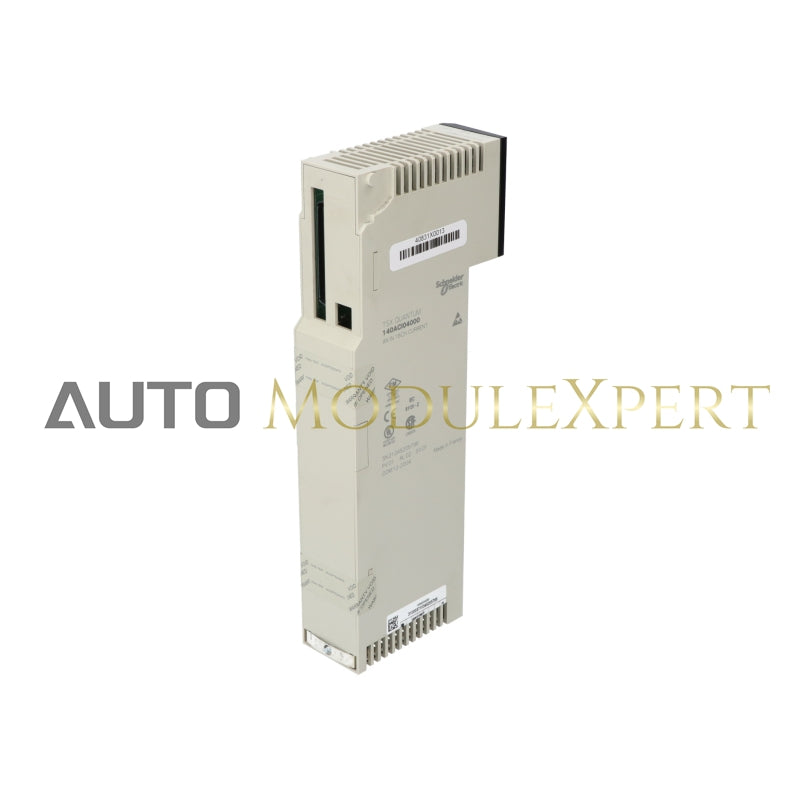

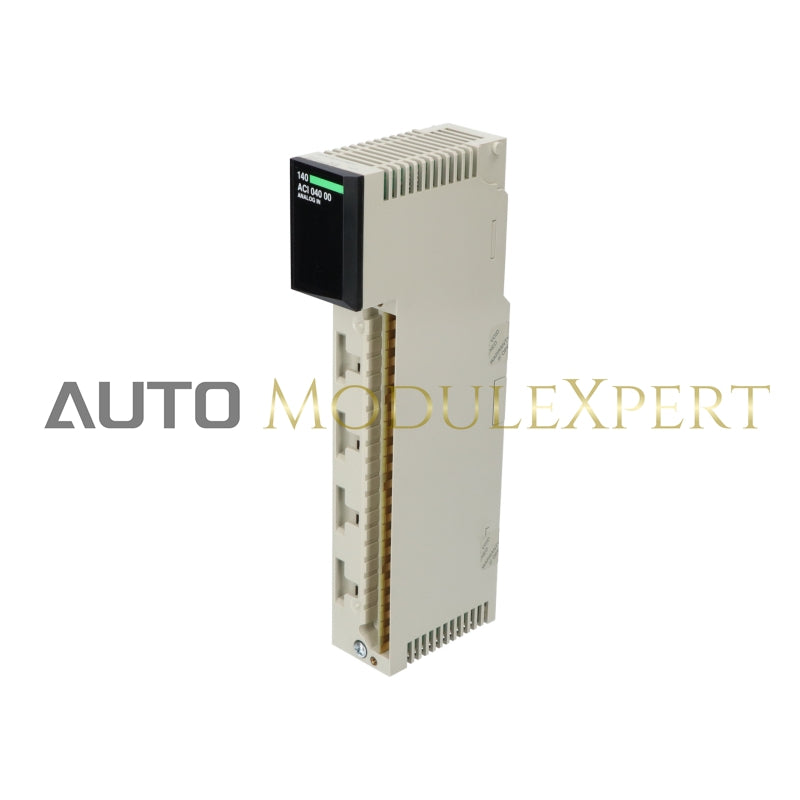

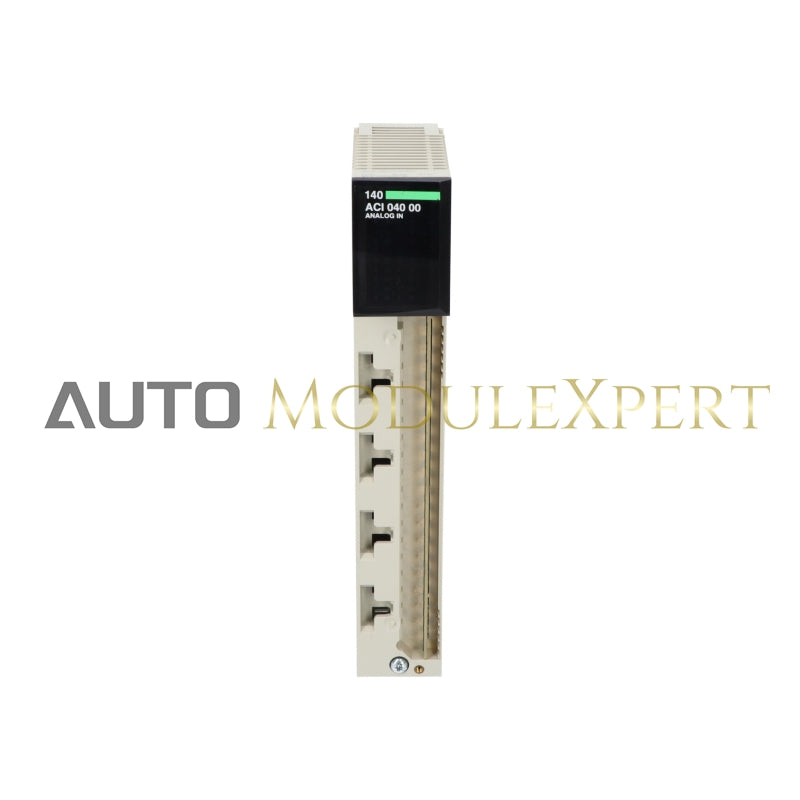

• Gama de produtos: plataforma de automação Modicon Quantum
• Tipo de produto ou componente: Módulo de entrada analógica
• Tipo de filtro: Passa-baixo unipolar – 3 dB a 34 Hz ​​± 25%

Complementar

• Número de entrada analógica: 16

• Tipo de entrada: Diferencial

• Requisito de endereçamento: 17 palavras de entrada

• Resolução de entrada analógica:

  • 0…16000 contagens para 4…20 mA
  • 0…20000 contagens para 0…20 mA
  • 0…25000 contagens para 0…25 mA
  • 0…4095 contagens para 4…20 mA

• Entrada máxima absoluta: 30 mA

• Impedância de entrada: 250 Ω

• Erro de precisão absoluta: ± 0,125% do fundo da escala

• Erro de linearidade:

  • ± 12 µA máx. para 4…20 mA
  • ± 6 µA máx. para 0…20 mA
  • ± 6 µA máx. para 0…25 mA
  • ± 6 µA máx. para 4…20 mA

• Desvio de precisão de acordo com a temperatura:

  • ± 0,0025% da escala completa/°C
  • ≤ 0,0050% da escala completa/°C

• Rejeição de modo comum: > – 90 dB a 60 Hz

• Isolamento entre canais e barramento: 1780 V CA por 60 s

• Tempo de atualização: 15 ms para 2 fios/4 fios

• Tipo de falha: Detecção de fio quebrado para 4…20 mA

Marcação e Sinalização Local

• Marcação : CE
• Sinalização local:
  • 1 LED (verde) para comunicação de barramento (Ativo)
  • 1 LED (vermelho) para falha externa
  • 16 LEDs (verdes) para canal estão ligados
  • 16 LEDs (vermelhos) para falha no canal

Requerimentos poderosos

• Requisito de corrente do barramento: 360 mA
• Dissipação de energia: 5 W
• Formato do módulo: Padrão
• Peso líquido: 0,3 kg

Ambiente

• Padrões:

  • UL 508
  • CSA C22.2 Nº 142

• Certificações de produtos:

  • FM Classe 1 Divisão 2
  • cUL

• Resistência à descarga eletrostática:

  • Contato de 4 kV, em conformidade com IEC 801-2
  • 8 kV no ar, em conformidade com IEC 801-2

• Resistência a campos eletromagnéticos: 10 V/m, 80–1000 MHz, em conformidade com IEC 801-3

• Temperatura do ar ambiente para operação: 0…60 °C

• Temperatura do ar ambiente para armazenamento: –40…85 °C

• Umidade relativa: 95% sem condensação

• Altitude operacional: ≤ 5000 m

Unidades de embalagem

• Tipo de unidade do pacote: PCE
• Número de unidades por pacote: 1
• Dimensões do pacote:
  • Altura: 4,6 cm
  • Largura: 16,5 cm
  • Comprimento: 31,0 cm
  • Peso: 433,0 g
