Informações principais:

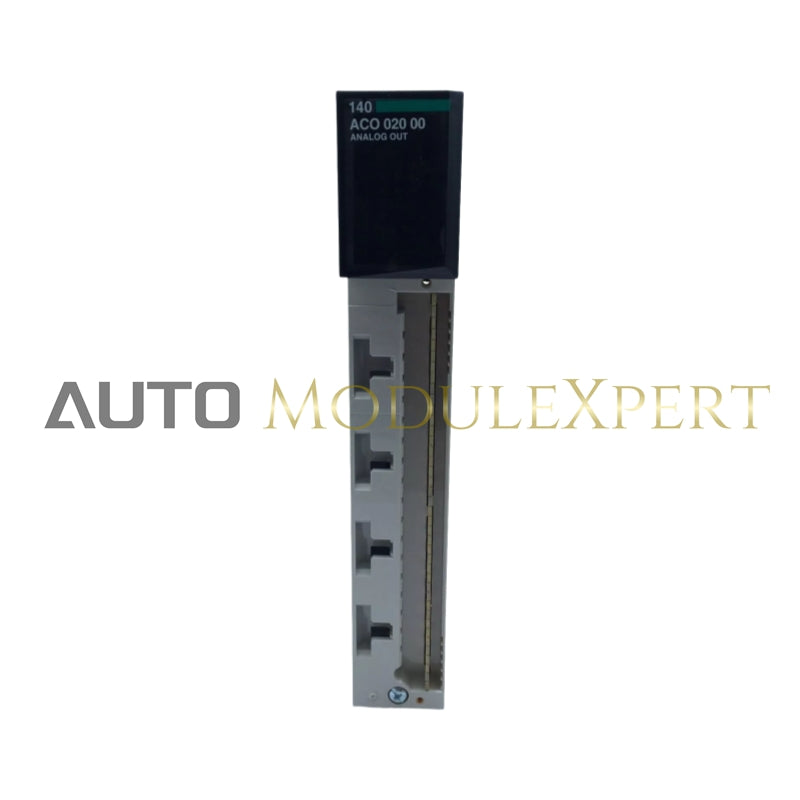

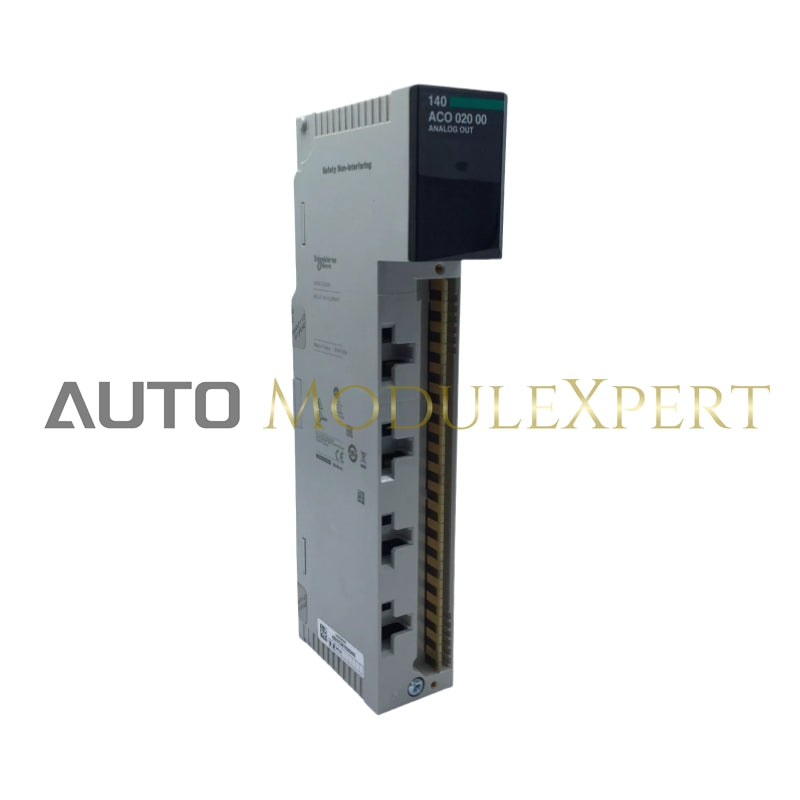

• Gama de produtos: Plataforma de automação Modicon Quantum
• Tipo de produto: Módulo de saída analógica

Informações complementares:

• Número de saída analógica: 4
• Requisito de endereçamento: 4 palavras de saída
• Tensão de circuito: 12...30 V DC
• Queda de tensão: 30 V, 20 mA
• Faixa de saída analógica:
  • 4...20mA
  • 0...4096 contagens, corrente bipolar de 12 bits
• Erro de precisão absoluta: +/- 0,20% da escala completa a 77 °F (25 °C)
• Linearidade: +/- 1 LSB
• Desvio de precisão (de acordo com a temperatura):
  • +/- 0,004% da escala completa/°C
  • +/- 0,007% da escala completa/°C máximo
• Isolamento entre canais:
  • 500 V, 47...63 Hz CA
  • 750 V por 1 minuto DC
• Tempo de atualização: 3 ms
• Tempo de configuração: 900 µs a +/- 0,1% do valor final
• Tipo de falha: circuito aberto 4...20 mA
• Requisito de corrente do barramento: 480 mA
• Dissipação de energia: ≤ 5,3 W
• Requisito de energia externa: 12...30 V
• Marcação: CE

Sinalização local:

• 4 LEDs (verde) – O canal está ligado
• 4 LEDs (vermelho) – Falha de canal
• 1 LED (verde) – Comunicação de barramento presente (Ativo)
• 1 LED (vermelho) – Falha externa

Formato do módulo:

• Padrão
• Peso do produto: 0,66 lb (0,3 kg)

Ambiente:

• Certificações do produto:
  • CUL
  • FM Classe 1 Divisão 2
• Padrões:
  • CSA C22.2 Nº 142
  • UL 508
• Resistência a campos eletromagnéticos:
  • 9,14 V/yd (10 V/m), 80...2000 MHz (em conformidade com IEC 801-3)
• Temperatura do ar ambiente para operação: 32...140°F (0...60°C)
• Temperatura do ar ambiente para armazenamento: -40...185°F (-40...85°C)
• Humidade relativa: 95% sem condensação
• Altitude operacional: ≤ 16.404,2 pés (5.000 m)

Detalhes do pedido e envio:

• Categoria: 18155 - Quantum I/O e fontes de alimentação
• Cronograma de descontos: PC21
• Número de identificação fiscal: 00785901792192
• Número de unidades no pacote: 1
• Peso da embalagem: 1,02 lbs
• Retornável: Sim
• País de origem: França (FR)
