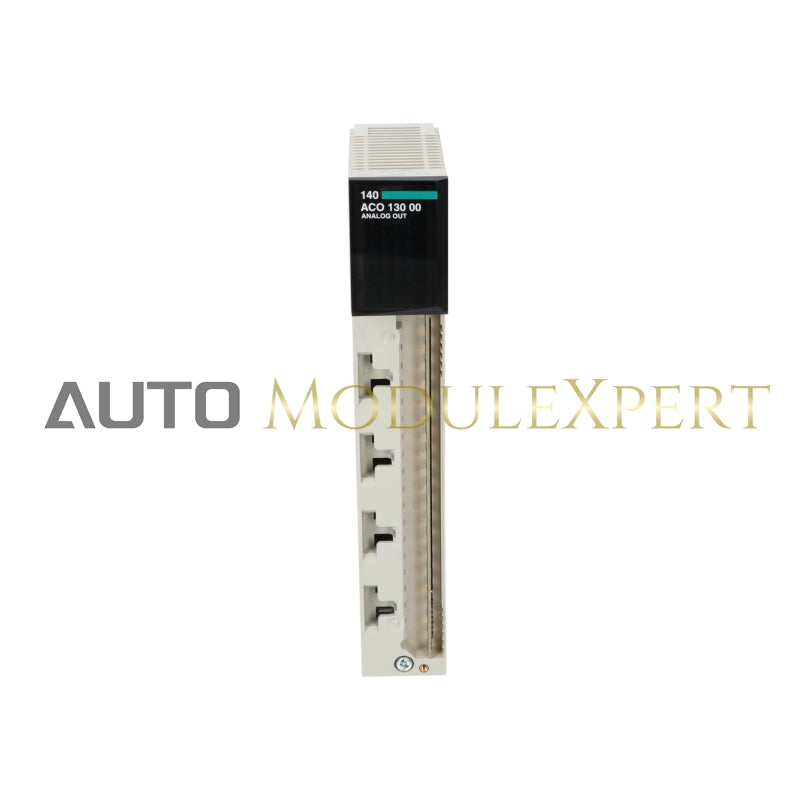

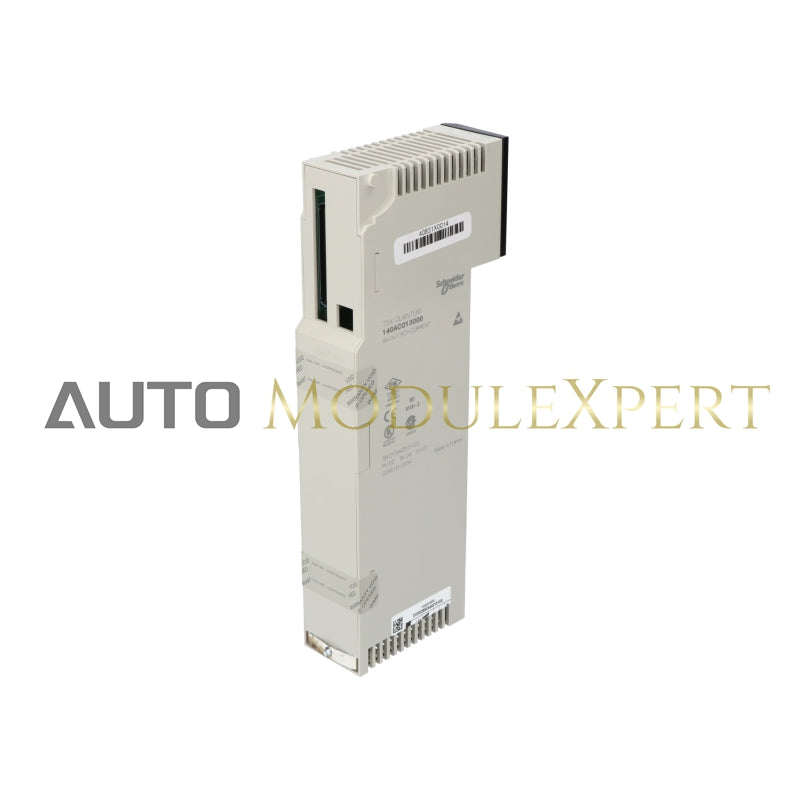

Plataforma Modicon Quantum Automation - Módulo de Saída Analógica

Especificações principais:

• Gama de produtos: plataforma de automação Modicon Quantum
• Tipo de produto: Módulo de saída analógica

Especificações de saída:

• Número de saída analógica: 8
• Requisito de endereçamento: 8 palavras de saída
• Tensão do circuito: 6…30 V CC
• Queda máxima de tensão: < 30 V (25 mA)

Faixa de saída analógica:

• 0…20 mA (0…20.000 contagens)
• 0…25 mA (0…25.000 contagens)
• 4…20 mA (0…16.000 contagens)
• 4…20 mA (0…4.095 contagens)

Precisão e erro:

• Erro de precisão absoluta: ± 0,2% do fundo da escala a 77°F (25°C)
• Linearidade:
  • ± 12 µA para 4 a 20 mA (0 a 4.095 contagens)
  • ± 4 µA para 0 a 20 mA (0 a 20.000 contagens)
  • ± 4 µA para 0 a 25 mA (0 a 25.000 contagens)
  • ± 4 µA para 4 a 20 mA (0 a 16.000 contagens)
• Desvio de precisão (temperatura):
  • 0,004% da escala completa/°C (típico)
  • 0,007% da escala completa/°C (máximo)

Outros dados de desempenho:

• Isolamento entre canais e barramento: 1780 V (por 1 minuto CA)
• Tempo de atualização: 5 ms
• Definir hora:
  • 3,2 ms a ±0,1% do valor final
  • 1,6 ms a 5% do valor final
• Tipo de falha: Circuito aberto (4…20 mA)

Requisitos elétricos:

• Requisito de corrente do barramento: 550 mA
• Dissipação máxima de potência: 5 W
• Requisito de energia externa: 6…30 V

Indicadores e Marcação:

• Marcação: CE
• Sinalização Local:
  • LED Verde (Ativo): para comunicação de barramento
  • LED vermelho: para falha externa
  • LEDs verdes (x8): para canais ligados
  • LEDs vermelhos (x8): para falhas de canal

Físico e Ambiental:

• Formato do Módulo: Padrão
• Peso líquido: 0,7 lb (0,3 kg)

Condições ambientais:

• Certificações de produto: cUL, FM Classe 1 Divisão 2
• Padrões:
  • UL 508
  • CSA C22.2 Nº 142
• Resistência a campos eletromagnéticos: 9,1 V/m (10 V/m) a 80…2.000 MHz (IEC 801-3)
• Temperatura ambiente para operação: 32 a 140 °F (0 a 60 °C)
• Temperatura ambiente para armazenamento: -40 a 185 °F (-40 a 85 °C)
• Umidade relativa: 95% sem condensação
• Altitude operacional: ≤ 16.404,2 pés (5.000 m)

Detalhes de pedido e envio:

• Categoria: US1PC2118155
• Cronograma de Desconto: PC21
• Código GTIN: 3595861148017
• Retornabilidade: Sim
• País de origem: EUA

Informações do pacote:

• Tipo de Unidade do Pacote 1: PCE
• Número de Unidades no Pacote 1: 1
• Dimensões da embalagem:
  • Altura: 1,89 pol (4,800 cm)
  • Largura: 6,57 pol (16,700 cm)
  • Comprimento: 12,40 pol (31,500 cm)
  • Peso: 15,45 oz (438,00 g)
