Especificações

Especificações principais:

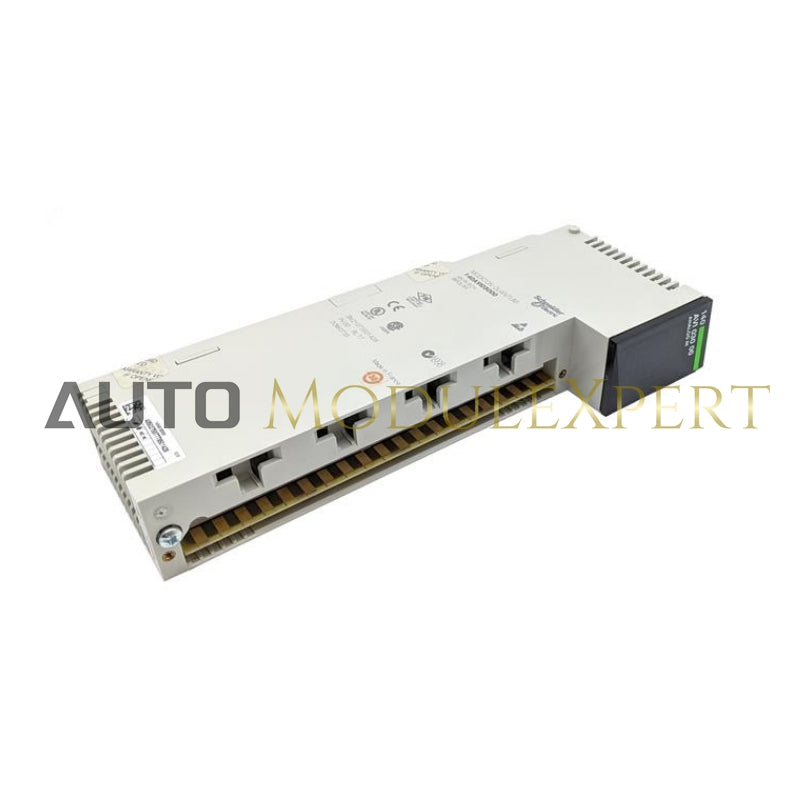

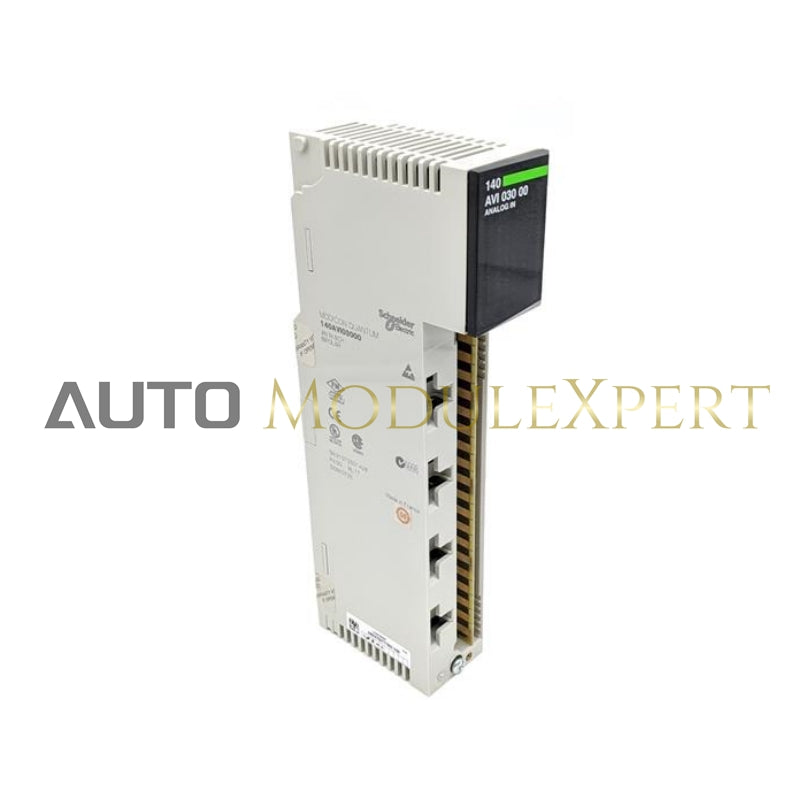

• Gama de produtos: plataforma de automação Modicon Quantum
• Tipo de produto: Módulo de entrada analógica
• Tipo de filtro: Passa-baixo unipolar - 3 dB a 847 Hz ± 20%

Especificações de entrada:

• Número de entrada analógica: 8
• Tipo de entrada: Diferencial
• Requisito de endereçamento: 9 palavras de entrada
• Tipos de entrada analógica:
  • Corrente bipolar: 20 mA
  • Tensão bipolar: ±10 V
  • Tensão bipolar: ±5 V
  • Corrente unipolar: 0...20 mA
  • Tensão unipolar: 0...10 V
  • Tensão unipolar: 0...5 V
• Resolução de entrada analógica:
  • 16 bits ±10 V
  • 16 bits ±5 V
  • 16 bits 0...10 V
  • 16 bits 0...20 mA
  • 16 bits 0...5 V
  • 16 bits 20 mA
• Faixa de medição linear: (faixa de entrada) x 1,024 mA/V
• Entrada Máxima Absoluta:
  • 50 V CC
  • 25 mA
• Impedância de entrada:

  • 20 Ohm (voltagem)

  • 250 MΩ ± 0,03%
• Erro de precisão absoluta:
  • ±0,03%
  • ±0,05% do máximo da escala completa
• Erro de linearidade: ±0,008%
• Deriva de precisão de acordo com a temperatura:
  • ±0,0015% da escala completa / °C
  • ≤ 0,004% da escala completa / °C
• Rejeição de modo comum: > - 80 dB a 60 Hz
• Isolamento entre canais e barramento:
  • 500 Vrms CA por 60 segundos
  • 750 V CC
• Isolamento entre canais:
  • 135 Vrms CA
  • 200 V CC
• Tempo de atualização: 10 ms
• Tipos de falhas:
  • Fio rompido (4...20 mA)
  • Escala de ultrapassagem (1...5 V)

Indicações e potência:

• Sinalização Local:
  • Para comunicação de barramento (Ativo): 1 LED (verde)
  • Para falha externa: 1 LED (vermelho)
  • Para canal ligado: 8 LEDs (verde)
  • Para falha de canal: 8 LEDs (vermelhos)
• Requisito de corrente do barramento: 280 mA
• Dissipação de energia: 2,2 W
• Formato do Módulo: Padrão
• Peso líquido: 0,7 lb (0,3 kg)

Especificações Ambientais:

• Padrões:
  • UL 508
  • CSA C22.2 Nº 142
• Certificações de produto:
  • FM Classe 1 Divisão 2
  • cUL
• Resistência à descarga eletrostática:
  • Contato de 4 kV (IEC 801-2)
  • 8 kV ar (IEC 801-2)
• Resistência a Campos Eletromagnéticos:
  • 9,1 V/m (10 V/m) 80…1000 MHz (IEC 801-3)
• Temperatura do ar ambiente para operação: 32...140 °F (0...60 °C)
• Temperatura do ar ambiente para armazenamento: -40...185 °F (-40...85 °C)
• Umidade relativa: 95% sem condensação
• Altitude operacional: ≤ 16.404,2 pés (5.000 m)

Detalhes de pedido e envio:

• Categoria: US1PC2118155
• Cronograma de Desconto: PC21
• GTIN: 3595861126619
• Retornabilidade: Sim
• País de Origem: França
• Unidades de embalagem:
  • Pacote 1:
    • Tipo: PCE
    • Número de unidades: 1
    • Altura: 1,97 pol (5,000 cm)
    • Largura: 6,50 pol (16,500 cm)
    • Comprimento: 12,40 pol (31,500 cm)
    • Peso: 16,226 oz (460,000 g)
  • Pacote 2:
    • Tipo: S03
    • Número de unidades: 7
    • Altura: 11,81 pol (30.000 cm)
    • Largura: 11,81 pol (30.000 cm)
    • Comprimento: 15,75 pol (40.000 cm)
    • Peso: 8,144 lb (3,694 kg)
