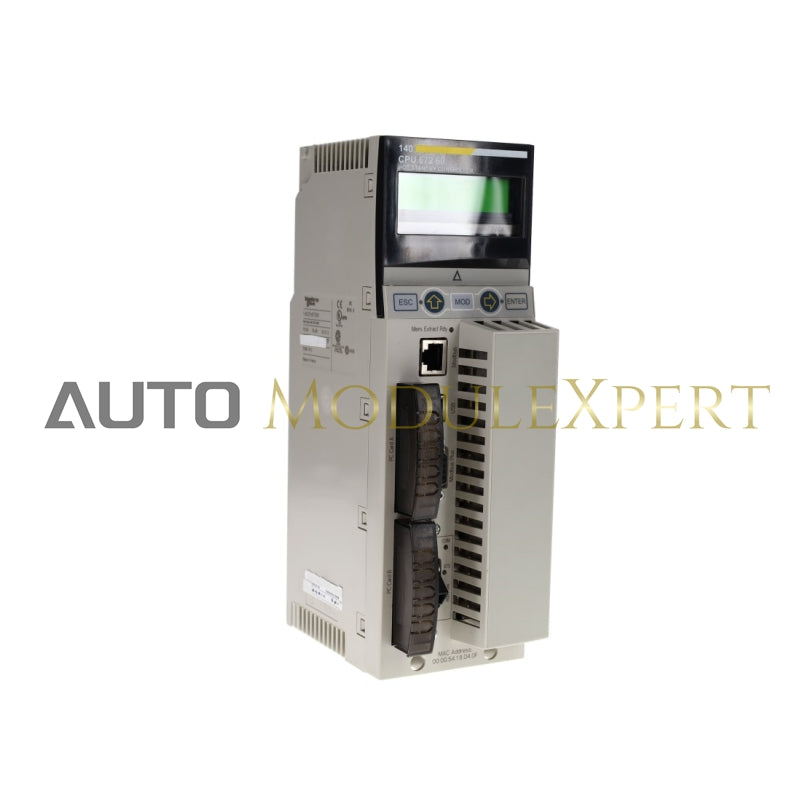

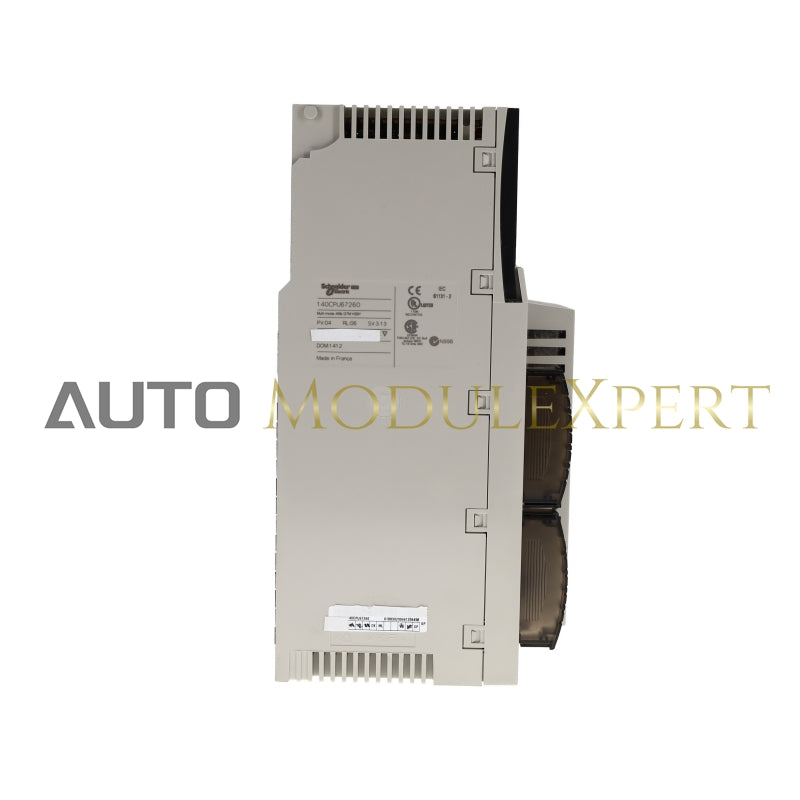

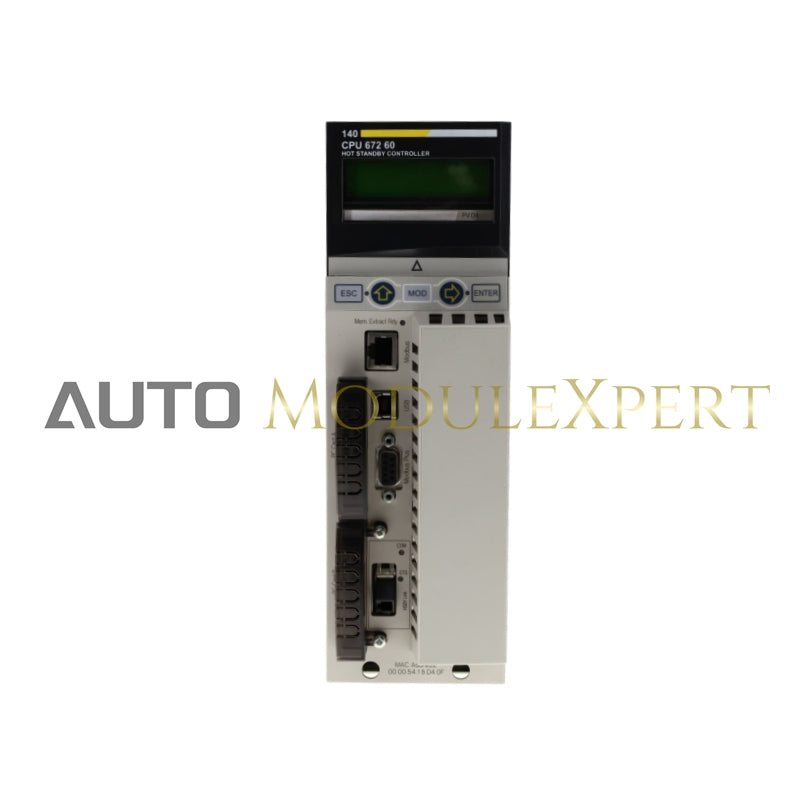

Especificações do processador Modicon Quantum Unity

Principal

• Gama de produtos: plataforma de automação Modicon Quantum
• Tipo de produto ou componente: processador Unity

Complementar

• Modo de transmissão: Multimodo
• Frequência do relógio: 266 MHz
• Número de slots :
  • 10
  • 16
  • 4
  • 6
  • 2
• Número de racks: 2 - local
• Número de estações de E/S distribuídas:
  • 63 - Modbus Plus
• Número de estações de E/S remotas:
  • 31 - 2 E/S remotas S908
  • 31 - 2 E/S remota Ethernet Quantum
  • 31 - 2 E/S remota Ethernet X80

Especificações de E/S

• Número de E/S discreta :
  • 31.744 entradas, 31.744 saídas - remoto
  • 8.000 entradas, 8.000 saídas – distribuídas (por rede Modbus Plus)
  • Ilimitado (31 gotas de 28 slots no máximo) - E/S remota Ethernet
  • 0 - local (proibido na aplicação Hot Standby)
• Número de E/S analógica:
  • 500 entradas, 500 saídas - distribuídas (por rede Modbus Plus)
  • Ilimitado (31 gotas de 28 slots no máximo) - E/S remota Ethernet
  • 1.984 entradas, 1.984 saídas - remoto
  • 0 - local (proibido na aplicação Hot Standby)

E/S específica da aplicação

• Carimbo de hora preciso
• Contador
• Link serial
• Entradas de interrupção de alta velocidade

Serviço de Comunicação

• Roteador Ethernet

Módulos Opcionais

• 6 Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max

Número Máximo de Conexões

• 1 USB
• 2 AS-Interface - distribuído
• 4 AS-Interface - remoto
• 6 Ethernet TCP/IP - local
• 6 Modbus Plus - local
• 6 Profibus DP - local
• 1 Modbus RS232/485 Modbus/ASCII

Tipo de conexão integrada

• 1 Modbus Plus
• 1Modbus
• 1 USB
• 1 Hot Standby de fibra óptica

Verificações

• Controle do processo
• Hot Standby

Descrição da memória

• Memória de programa expansível: 7.168 kB (via placa PCMCIA)
• Memória expansível de armazenamento de arquivos: 8 MB (via cartão PCMCIA)
• RAM interna :
  • 3.072 KB (em inglês)
  • 1.536 kB para dados

Função de troca

• Porta de memória do interruptor de chave ligada/desligada

Estrutura do aplicativo

• 1 tarefa rápida periódica (proibida na aplicação Hot Standby)
• 128 tarefas de interrupção de E/S (proibidas na aplicação Hot Standby)
• 128 tarefas de interrupção (proibidas na aplicação Hot Standby)
• 32 tarefas de interrupção do temporizador (proibidas na aplicação Hot Standby)
• 4 tarefas auxiliares (proibidas na aplicação Hot Standby)
• 1 tarefa mestre cíclica/periódica

Desempenho

• Instruções por ms:
  • 10,28 Kinst/ms (100% Booleano)
  • 10,07 Kinst/ms (65% booleano, 35% numérico)
• Sobrecarga do sistema :
  • 0,2 ms (tarefa rápida)
  • 1 ms (tarefa mestre)

Detalhes elétricos e ambientais

• Requisito de corrente do barramento: 2.760 mA
• Sinalização Local:
  • Atividade Ethernet (COM): 1 LED (amarelo)
  • Status de configuração (STS): 1 LED (amarelo)
• Conexão Elétrica:
  • 1 conector fêmea SUB-D 9 (para rede Modbus Plus)
  • 1 conector RJ45 (para barramento Modbus)
  • 1 conector MT-RJ (fibra óptica multimodo) para interligação de CLPs primários e secundários (até 4 km)

Certificações de produto

• Diversos (Marinho)
• CONVIDADO
• ESSE
• CSA
• UL

Padrões

• HazLoc

Detalhes de pedido e envio

• Categoria: US1PC2118150
• Programação de descontos: PC21
• GTIN: 3595864134956
• Retornabilidade : Não
• País de origem : EUA

Unidades de embalagem

• Tipo de Unidade do Pacote 1: PCE
• Número de unidades no pacote 1: 1
• Dimensões do pacote 1:
  • Altura: 4,33 pol (11,0 cm)
  • Largura: 7,48 pol (19,0 cm)
  • Comprimento: 12,99 pol (33,0 cm)
  • Peso: 3,188 lb (1,446 kg)
