Especificações

Principal

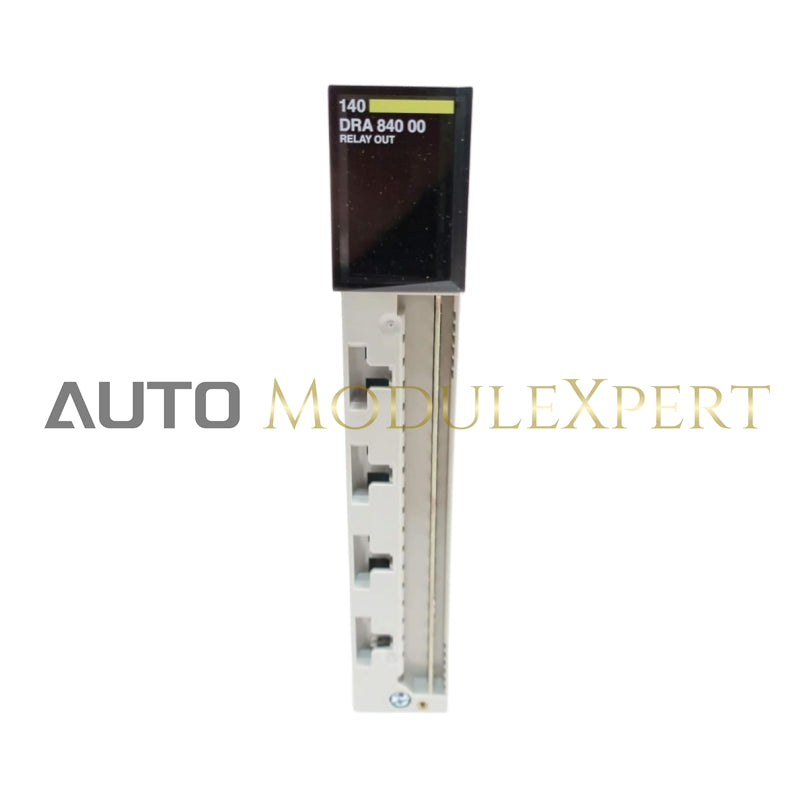

• Gama de produtos: plataforma de automação Modicon Quantum
• Tipo de produto ou componente: Módulo de saída discreta de relé
• Número de saída discreta: 16

Complementar

• Tipo e Composição dos Contatos: 1 NÃO (Normalmente Aberto)
• Formulário de contato: Formulário A
• Tensão de saída discreta:
  • 20...250 V CA
  • 30...150 V CC
  • 5...30 V CC
• Requisito de endereçamento: 1 palavra de saída
• Carga mínima:
  • 50 mA (20...250 V CA)
  • 50 mA (5...30 V CC)
• Corrente máxima de carga :
  • 1 A (250/30 V CA/CC) 1/8 HP cos phi = 0,4
  • 1 A (250/30 V CA/CC) tungstênio
  • 2 A (250/30 V CA/CC) resistivo (140 °F / 60 °C)
  • 300 mA (30...50 V CC) resistivo
• Corrente de surto: 10 A (10 ms) capacitivo
• Capacidade de comutação em VA: 500 VA (resistivo)
• Tempo máximo de resposta:
  • 10 ms (estado 0 ao estado 1)
  • 20 ms (estado 1 ao estado 0)
• Durabilidade Mecânica: 10.000.000 de ciclos
• Durabilidade Elétrica:
  • 100.000 ciclos (100 mA, 30...150 V CC, L/R = 10 ms)
  • 100.000 ciclos (2 A, 30 V DC resistivo)
  • 100.000 ciclos (relé de interposição de 30...150 V CC)
  • 100.000 ciclos (300 mA, 30...150 V DC resistivos)
  • 200.000 ciclos (2 A, 250 V CA resistivo)
  • 50.000 ciclos (500 mA, 30...150 V DC resistivos)
• Proteção contra sobretensão de saída: Interna por varistor (275 V)
• Isolamento entre canais: 1780 Vrms AC por 1 minuto
• Isolamento entre canais e barramento:
  • 1780 Vrms CA por 1 minuto
  • 2500 V CC por 1 minuto
• Dissipação de energia: 5,5 W + (0,5 x o número de pontos ligados)

Marcação

• ESSE

Sinalização Local

• Para comunicação de barramento (Ativo): 1 LED (verde)
• Para falha externa detectada (F): 1 LED (vermelho)
• Para status de entrada: 16 LEDs (verde)

Requisito de corrente do barramento

• 1100 mA

Formato do módulo

• Padrão

Peso líquido

• 0,90 lb (0,41 kg)

Ambiente

• Certificações de produto:
  • FM Classe 1 Divisão 2
  • C-tique
  • CONVIDADO
  • abdômen
• Padrões :
  • UL 508
  • CSA C22.2 Nº 142
• Resistência à descarga eletrostática:
  • 4 kV (contato), IEC 801-2
  • 8 kV (no ar), IEC 801-2
• Resistência a campos eletromagnéticos: 9,1 V/m (10 V/m), 80…2.000 MHz, IEC 801-3
• Temperatura do ar ambiente para operação: 32 a 140 °F (0 a 60 °C)
• Temperatura do ar ambiente para armazenamento: -40 a 185 °F (-40 a 85 °C)
• Umidade relativa: 95% sem condensação
• Altitude operacional: ≤ 16.404,2 pés (5.000 m)

Detalhes de pedido e envio

• Categoria : US1PC2118155
• Programação de descontos: PC21
• GTIN: 3595861127074
• Retornabilidade : Sim
• País de Origem: CN

Unidades de embalagem

• Tipo de Unidade do Pacote 1: PCE
• Número de unidades no pacote 1: 1
• Altura do pacote 1: 16,3 cm (6,42 pol.)
• Largura do pacote 1: 4,5 cm (1,77 pol.)
• Comprimento do pacote 1: 31,2 cm (12,28 pol.)
• Peso do pacote 1: 19,2 onças (545 g)
