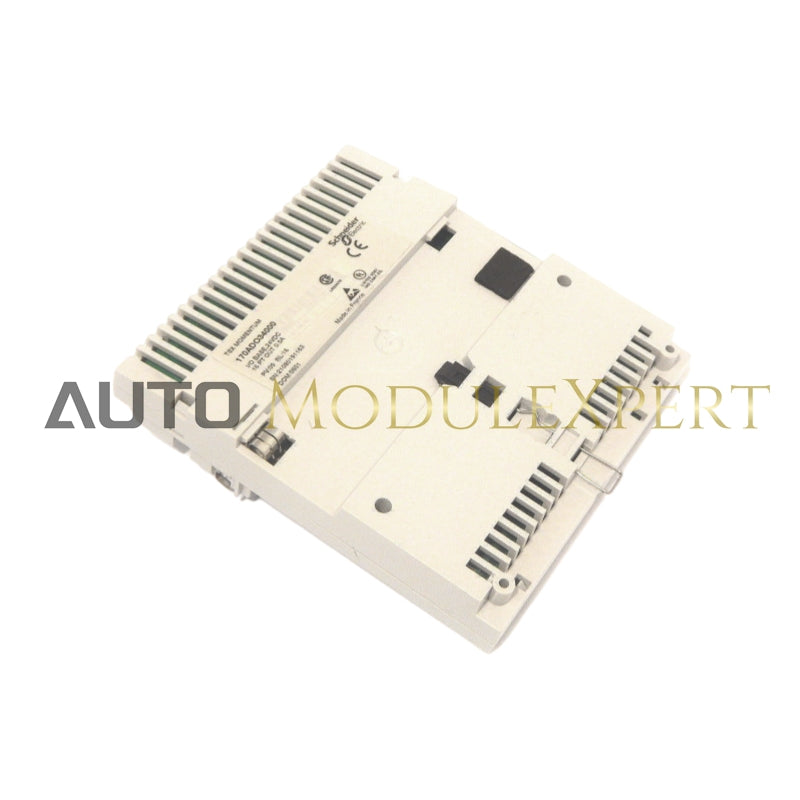

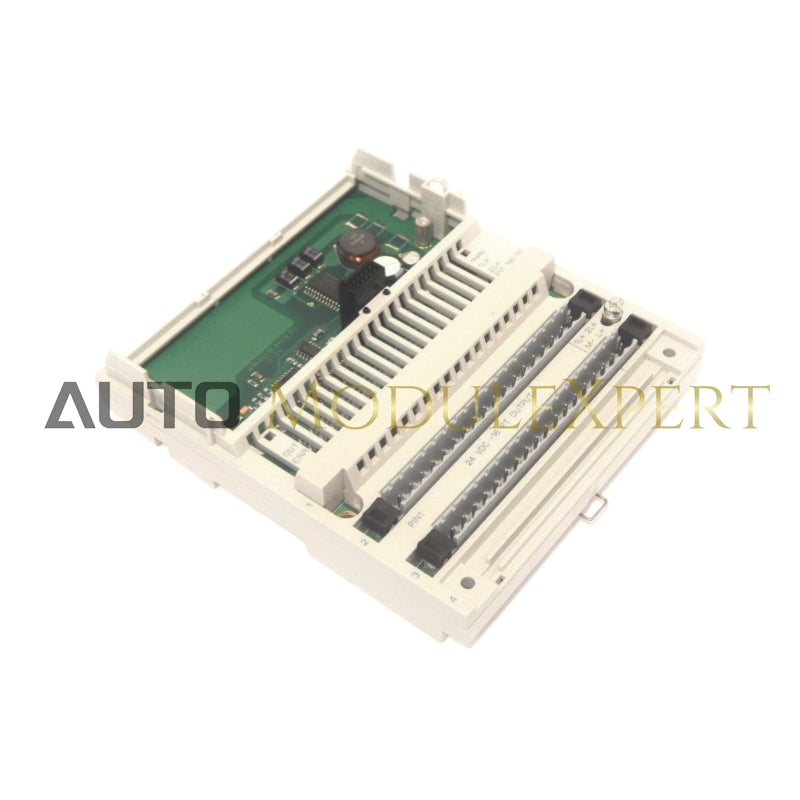

Visão geral

Este módulo de saída faz parte da linha Modicon Momentum, uma família de soluções de controle modulares distribuídas com um controlador e E/S monobloco IP20. Oferece 16 saídas discretas com tipo switch de estado sólido, organizadas em 2 grupos de 8 saídas.

Formulários:

• Adequado para infraestrutura e energia, manuseio de materiais e controle simples de máquinas.
• Montável em paredes.

Certificações:

• ESSE, FM Classe 1 Divisão 2, CSA, UL

Dimensões e peso:

• Dimensões :
  • Largura: 125 mm
  • Profundidade: 47,5 mm
  • Altura: 141,5 mm
• Peso: 0,21 kg (0,46 lb)

Especificações

Especificações Eletricas:

• Tensão operacional nominal (Ue): 24 V CC
• Corrente de saída discreta:
  • 4 A por grupo
  • 8 A por módulo
• Corrente de fuga máxima: 1 mA (24 V CC)
• Queda máxima de tensão: <0,5 V a 0,5 A no estado 1
• Proteção contra sobrecarga: protegido eletronicamente
• Proteção contra curto-circuito: protegido eletronicamente

Tempo de resposta:

• 0,1 ms do estado 0 ao estado 1
• 0,1 ms do estado 1 ao estado 0

Isolamento:

• 500 V CA entre canais e barramento

Poder:

• Dissipação de energia: 3,5 W típico, 4,5 W máximo
• Consumo de corrente: 250 mA a 24 V CC

Especificações Ambientais:

• Temperatura operacional: 0°C a 60°C (32°F a 140°F)
• Temperatura de armazenamento: -40°C a 85°C (-40°F a 185°F)
• Umidade relativa: 95% (sem condensação)
• Altitude operacional: Até 5.000 m (16.404,2 pés)
• Resistência à descarga eletrostática:
  • Contato de 4 kV (IEC 801-2)
  • 8 kV no ar (IEC 801-2)
• Resistência ao campo eletromagnético:
  • 9,1 V/m (10 V/m) a 80...1000 MHz (IEC 801-3)

Embalagem e envio:

• Tipo de unidade : PCE

  • Dimensões do pacote 1: 5,7 cm (Altura) x 18,2 cm (Largura) x 26,0 cm (Comprimento)
  • Peso do pacote 1: 384 g (13,5 onças)

• Pacote 2:

  • Número de unidades: 10
  • Dimensões da embalagem: 30 cm (Altura) x 30 cm (Largura) x 40 cm (Comprimento)
  • Peso do pacote: 3,84 kg (8,47 lb)

• Pacote 3:

  • Número de unidades: 80
  • Dimensões da embalagem: 75,0 cm (Altura) x 40,0 cm (Largura) x 80,0 cm (Comprimento)
  • Peso do pacote: 43,9 kg (96,8 lb)

Informações sobre pedidos:

• Categoria: US1PC3118206
• Programação de descontos: PC31
• GTIN: 3595861147669
• Retornabilidade : Sim
• País de origem : EUA
