Visão geral

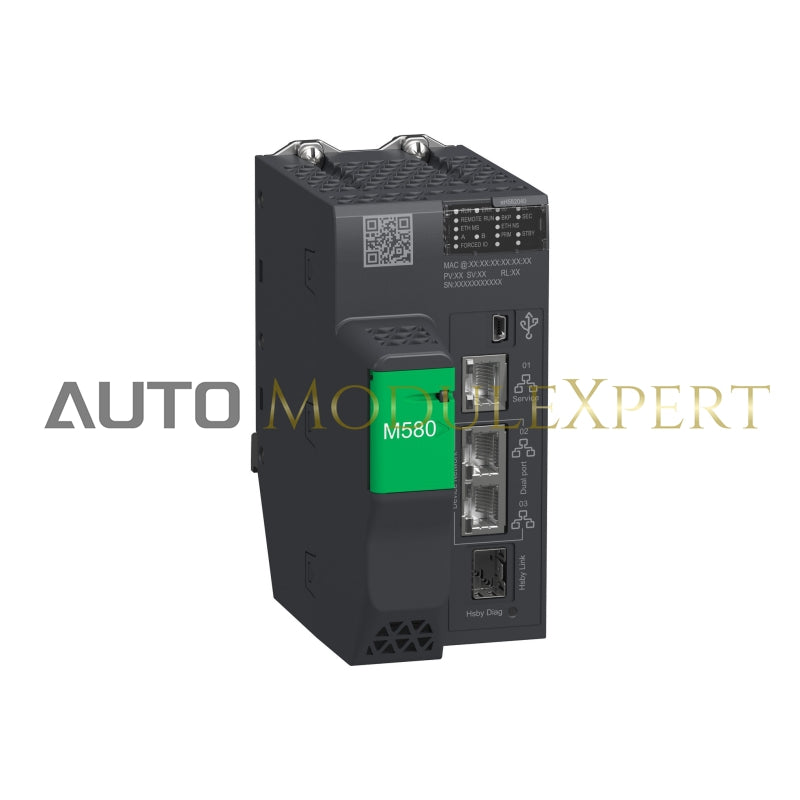

O Módulo de Processador Redundante Modicon M580 faz parte da linha Modicon M580 de Controladores de Automação Programáveis ​​(PAC) e Controladores Lógicos Programáveis ​​(PLC) de segurança com Ethernet integrada. Ele foi projetado para aplicações de processos de médio a grande porte e oferece os seguintes recursos principais:

• Módulo de processador redundante com configuração de 1 rack
• Capacidade máxima de E/S :
  • 8192 canais de E/S discretos
  • 2048 canais de E/S analógicos
  • Suporta 64 equipamentos distribuídos
• Memória Integrada:
  • 8 MB de RAM para o programa
  • 768 KB de RAM para dados
  • Memória do sistema de 10 KB
  • Flash expansível de 4 GB para armazenamento de dados
• Conectividade Ethernet:
  • 1 porta de serviço Ethernet TCP/IP
  • 2 portas de rede de dispositivos Ethernet TCP/IP
  • 1 porta Ethernet HSBY (Hot Standby)
  • USB Tipo Mini B para conexões integradas
• Confiabilidade e desempenho:
  • MTBF (tempo médio entre falhas): 600.000 horas
  • Velocidade de processamento de 30 Kinst/ms (65% booleano, 35% aritmético fixo)
  • Velocidade de processamento de 40 Kinst/ms (100% booleano)
• Certificações: CE, Marinha Mercante, UL, RCM, CSA, EAC
• Conformidade: Atende aos padrões EN 61131-2, EN 61000-6-4, EN 61000-6-2, EN 61010-2-201
• Segurança: certificação Achilles, prevenção DoS, IPSec, registro SNMP, HTTPS, firewall integrado, proteção por senha e muito mais

Especificações

Especificações Gerais

• Tipo de produto: Módulo de processador redundante
• Alcance: Modicon M580
• Número de Racks: 1
• Consumo de corrente: 270mA a 24V DC
• Confiabilidade MTBF: 650.000 horas
• Proteção IP: IP20
• Resistência à vibração: 3 gn
• Resistência ao choque: 30 gn

Memória e desempenho

• Flash expansível: 4 GB para armazenamento de dados
• RAM integrada:
  • 8 MB para programa
  • 768 KB para dados
  • 10 KB para memória do sistema
• Instruções por milissegundo:
  • 30 Kinst/ms (65% booleano + 35% aritmética fixa)
  • 40 Kinst/ms (100% Booleano)

Especificações Ambientais

• Temperatura operacional: 32 a 140 °F (0 a 60 °C)
• Temperatura de armazenamento: -40…185 °F (-40…85 °C)
• Altitude operacional: 0...6561,68 pés (0...2.000 m), 2.000...5.000 m com fator de redução
• Umidade relativa: 5%…95% a 131 °F (55 °C) sem condensação

Comunicação

• Portas de comunicação integradas:
  • 1 porta de serviço Ethernet TCP/IP
  • 2 portas de rede de dispositivos Ethernet TCP/IP
  • 1 porta Ethernet HSBY
  • USB Tipo Mini B para conexões integradas
• Estações de E/S remotas: Até 8, 2 pontos remotos X80
• Equipamentos Distribuídos: Até 64

Cíber segurança

• Principais recursos:
  • Certificado Aquiles
  • Prevenção de DoS
  • Criptografia IPSec
  • Registro SNMP
  • Suporte ao protocolo Syslog
  • Segurança da camada de transporte (TLS)
  • Trilha de auditoria
  • Firewall incorporado
  • Verificação de assinatura de firmware
  • Proteção de senha
  • Endurecimento de porta
  • Comunicação segura (HTTPS)
  • Registro de segurança

Indicadores LED

• Indicadores LED do processador:
  • Verde: Processador em execução (RUN)
  • Vermelho: falha do processador/sistema (ERR)
  • Vermelho: Falha do módulo de E/S (E/S)
  • Verde: Download em andamento (DL)
  • Vermelho: falha no cartão de memória/flash da CPU (BACKUP)
  • Verde/Vermelho: Status de configuração da porta Ethernet (ETH MS)
  • Verde/Vermelho: status da rede Ethernet (ETH NS)
  • Verde: Processador peer em execução (REMOTE RUN)
  • Verde: ID do processador definido como A (A)
  • Verde: ID do processador definido como B (B)
  • Verde: Processador atuando como Primário (PRIM)
  • Verde: Processador agindo como Standby (STBY)
  • Verde: Valores de E/S substituídos pelo usuário (FORCED IO)
  • Verde: Status do link em espera ativa (HSBY Diag)

Especificações Mecânicas

• Peso líquido: 0,849 kg (1,872 lb)
• Dimensões :
  • Altura: 8,8 cm (3,46 pol.)
  • Largura: 17,8 cm (7,01 pol.)
  • Comprimento: 25 cm (9,84 pol.)

Informações sobre pedidos

• Categoria do produto: US1PC3418161
• GTIN: 3606485439976
• País de Origem: França
• Programação de descontos: PC34
• Retornabilidade : Sim

Embalagem

• Pacote 1 :
  • Tipo: PCE
  • Unidades por pacote: 1
  • Altura: 8,8 cm (3,46 pol.)
  • Largura: 17,8 cm (7,01 pol.)
  • Comprimento: 25 cm (9,84 pol.)
  • Peso: 883 g (31,146 oz)
• Pacote 2 :
  • Tipo: S03
  • Unidades por pacote: 6
  • Altura: 30 cm (11,81 pol.)
  • Largura: 30 cm (11,81 pol.)
  • Comprimento: 40 cm (15,75 pol.)
  • Peso: 5,795 kg (12,776 lb)
