Visão geral

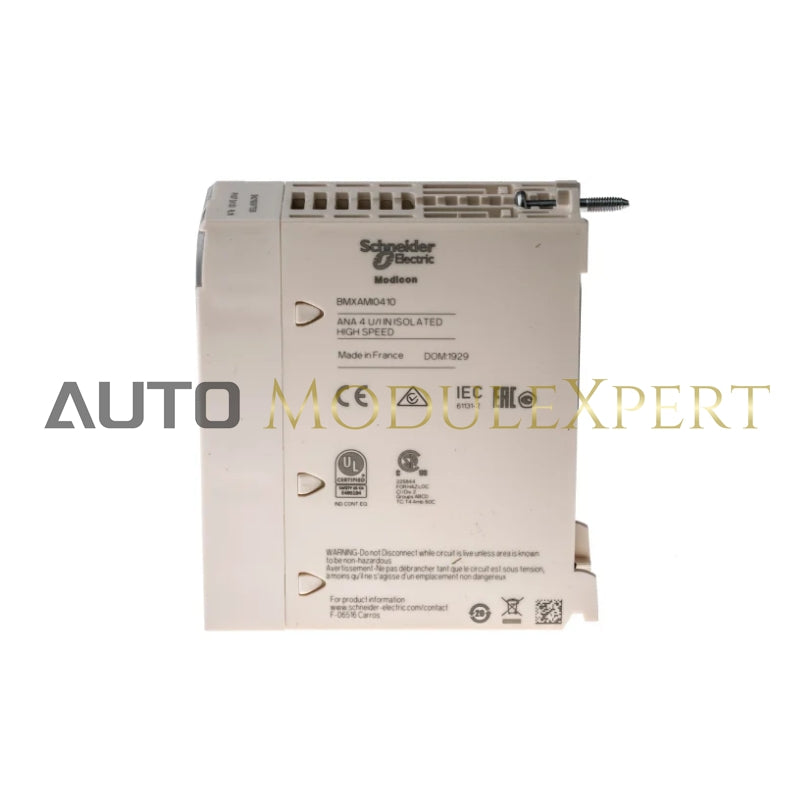

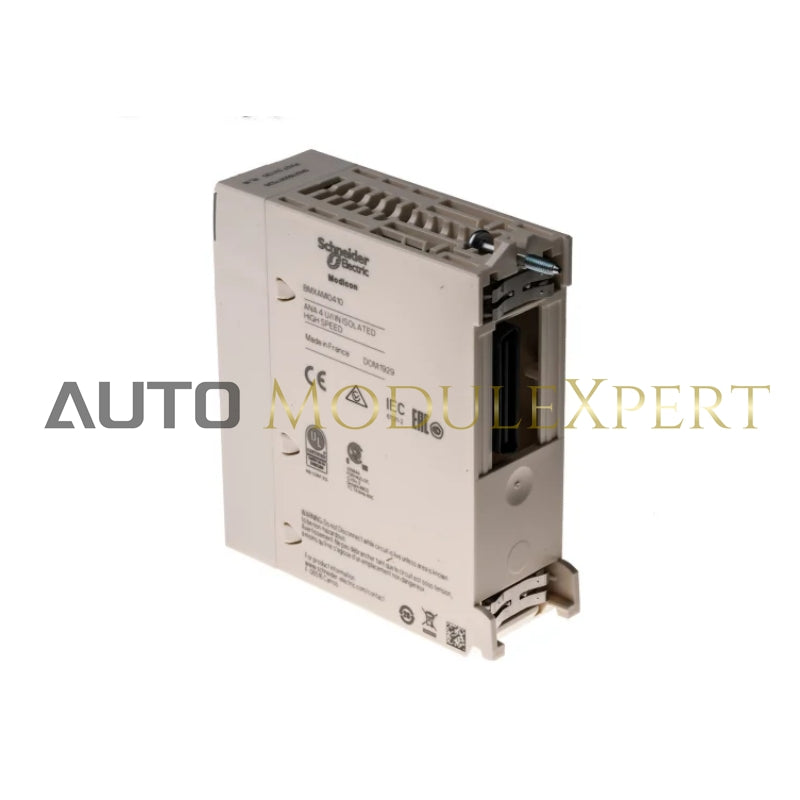

O Módulo de Entrada Analógica Modicon X80 é projetado para lidar com sinais analógicos de alto nível, fornecendo 4 entradas analógicas isoladas com uma resolução de 16 bits. É compatível com uma variedade de sensores e transmissores, oferecendo versatilidade para monitoramento, medição e controle de processos contínuos. O módulo se conecta através de um bloco de terminais removível de 20 vias e ocupa um único slot no rack. Com um gabinete classificado como IP20, garante proteção para a eletrônica.

Especificações

Principais características

• Gama de produtos: Modicon X80
• Tipo : Módulo de entrada analógica

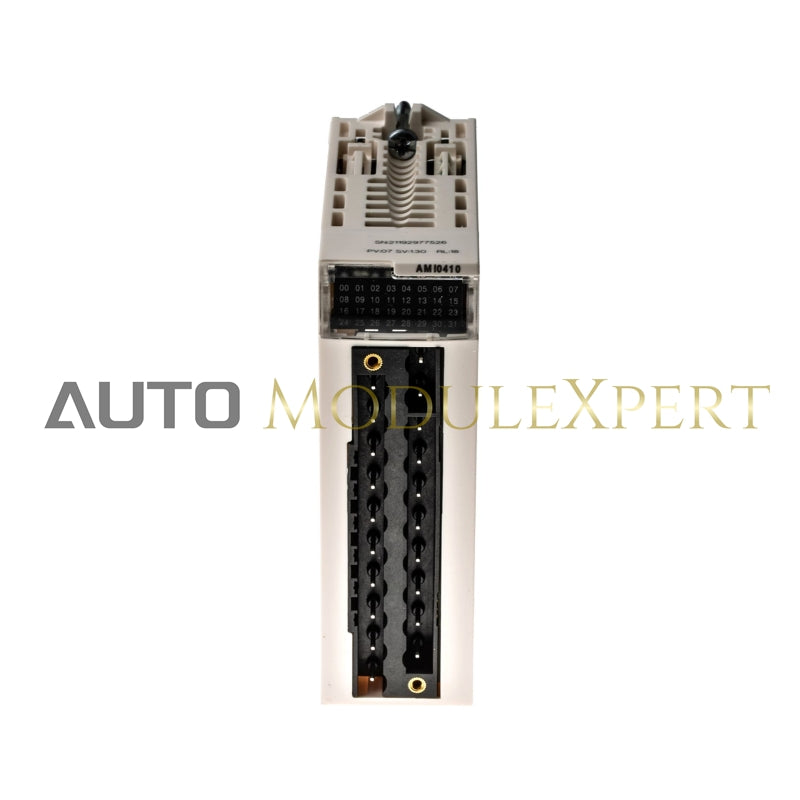

• Conexão Elétrica: conector de 20 vias (bloco de terminais removível)
• Isolamento: Isolado entre canais
• Número de entradas analógicas: 4
• Tipos de entrada :
  • Corrente: ±20 mA, 0-20 mA, 4-20 mA
  • Tensão: ±10 V, ±5 V, 0-10 V, 0-5 V, 1-5 V

Especificações de entrada

• Conversão Analógica/Digital: 24 bits
• Resolução de Entrada Analógica: 16 bits
• Sobrecarrega Permitida nas Entradas:
  • Tensão: ±30 V, ±10 V, ±5 V, 0-10 V, 0-5 V, 1-5 V
  • Corrente: ±90 mA, 0-20 mA, 4-20 mA
• Impedância de Entrada:
  • Modo de tensão: 10 MΩ
  • Modo Atual: 250 Ω + resistor de proteção interno (3,6–50 Ω)
• Precisão do Resistor de Conversão Interna: 0,1% ±15 ppm/°C
• Tipo de Filtro: Filtragem digital de primeira ordem
• Erro de Medição:
  • ±0,1% da escala total a 0–60°C
  • ±0,075% da escala total a 25°C
  • Erro maior para modos de corrente: ±0,3% para ±20 mA, 0-20 mA, 4-20 mA a 0–60°C

Desempenho e precisão

• Desvio de temperatura :
  • Modos de tensão: 15 ppm/°C
  • Modos atuais: 30 ppm/°C
• Atenuação de Crosstalk: Mínimo 80 dB
• Rejeição de Ruído (EMI/RFI, 100 kHz a 10 MHz): 90 dB
• Resolução de Medição:
  • Tensão: 0,35 mV (para ±10 V, ±5 V, 0-10 V, 0-5 V, 1-5 V)
  • Corrente: 0,92 µA (para ±20 mA, 0-20 mA, 4-20 mA)
• Valores Máximos de Conversão:
  • Voltagem: ±11,4 V
  • Corrente: 0-30 mA
• Recalibração: Interno

Características Elétricas e Ambientais

• MTBF (Tempo Médio Entre Falhas): 1.200.000 horas
• Altitude de Operação: 0–6561,68 ft (0–2000 m), com desclassificação acima de 2000 m
• Temperatura de Operação: 32–140°F (0–60°C)
• Temperatura de Armazenamento: -40–185°F (-40–85°C)
• Umidade Relativa: 5–95% (sem condensação a 55°C)
• Resistência à vibração: 3 gn
• Resistência ao choque: 30 gn
• Consumo de energia :
  • 24 V CC: 0,82 W (típico), 1,30 W (máximo)
  • 3,3 V CC: 0,32 W (típico), 0,48 W (máximo)
• Consumo atual :
  • 3,3 V CC: 150 mA
  • 24 V CC: 45 mA
• Classificação IP: IP20

Indicadores de status

• Indicadores de LED:
  • 1 LED verde (EXECUTAR)
  • 1 LED verde por canal (diagnóstico)
  • 1 LED vermelho (erro)
  • 1 LED vermelho (E/S)

Certificações e Normas

• Certificações:
  • CE, RCM, CSA, EAC, UL, Marinha Mercante
• Padrões de Conformidade:
  • EN/IEC 61010-2-201
  • EN/IEC 61131-2
  • UL 61010-2-201
  • CSA C22.2 Nº 61010-2-201

Pedido e Embalagem

• Categoria: US1PC3418160
• Programação de descontos: PC34
• GTIN: 3595863910179
• Retornabilidade : Sim
• País de Origem: França

Detalhes da embalagem:

• Pacote 1:
  • 1 Unidade
  • Dimensões: 5,6 cm x 11,1 cm x 11,7 cm
  • Peso: 172 g
• Pacote 2:
  • 15 unidades
  • Dimensões: 15 cm x 30 cm x 40 cm
  • Peso: 2,923 kg
