Visão geral

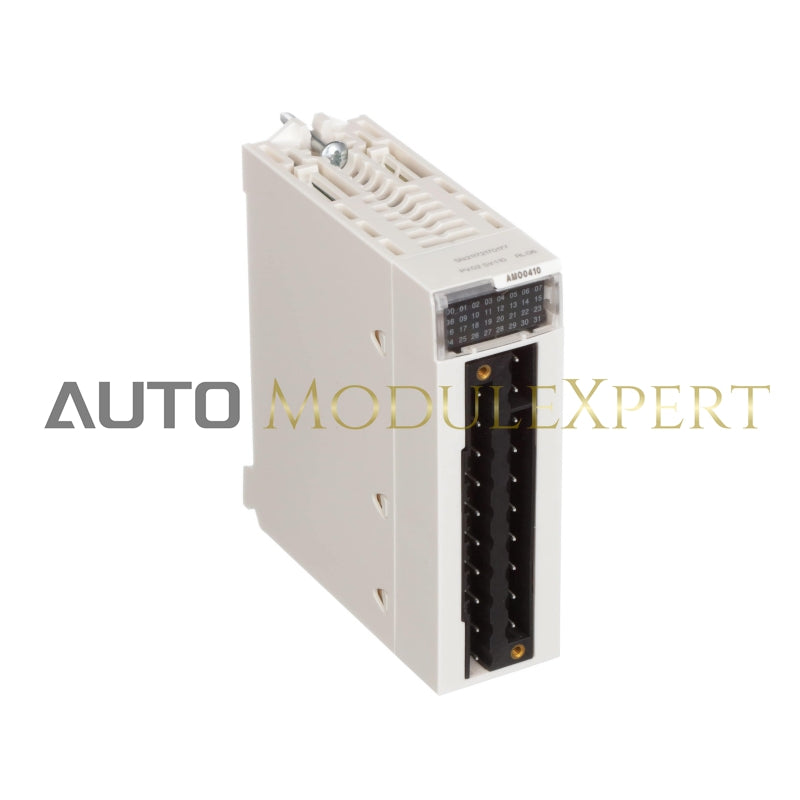

O Módulo de Saída Analógica Modicon X80 faz parte da linha Modicon X80, uma plataforma versátil de módulos projetados para uso com os Controladores de Automação Programável (PAC) Modicon M580 e M340. Este módulo isolado possui 4 saídas com resolução de 15 bits + sinal, projetado para funcionar com a energia interna fornecida através do rack. É um produto robusto e de alta qualidade, construído com tecnologia de ponta, oferecendo integração perfeita para aplicações de processos de médio a grande porte.

Características principais:

• Design Robusto: Construído com a mais recente tecnologia inovadora.
• Conexão Elétrica: Conector de 20 vias para fácil instalação.
• Classificação IP: IP20, garantindo proteção contra objetos sólidos maiores que 12 mm.
• Conformidade: Certificado por EAC, Marinha Mercante, CSA, RCM, CE e UL. Atende aos padrões internacionais como EN 61131-2, EN 61000-6-4, EN 61000-6-2 e EN 61010-2-201.
• Benefícios da Plataforma: Redução de custos de manutenção e treinamento devido à compatibilidade com os PACs Modicon M580 e M340, oferecendo peças de reposição intercambiáveis e treinamento unificado.

Especificações

Especificações principais:

• Gama de produtos: Modicon X80
• Tipo de produto: Módulo de saída analógica isolada
• Conexão Elétrica: conector de 20 vias 1
• Canais: 4 saídas analógicas
• Tipo de Módulo: Saída analógica (corrente 0...20 mA, 4...20 mA; tensão ±10 V)
• Resolução: 15 bits + sinal

Especificações de performance:

• Erro de medição:
  • ≤ 0,2% da escala total a 0...60°C
  • ≤ 0,1% da escala total a 25°C
• Desvio de temperatura:
  • 45 ppm/°C para ±10 V
  • 45 ppm/°C para 0...20 mA e 4...20 mA
• Atenuação de Crosstalk: Mínimo 80 dB
• Rejeição de Ruído EMI/RFI (100 kHz a 10 MHz): 100 dB
• Tensão de isolamento:
  • 1400 V DC entre canais e terra
  • 1400 V DC entre canais e barramento
  • 750 V CC entre canais
• Tipo de detecção:
  • Circuito Aberto para 0...20 mA e 4...20 mA
  • Curto-circuito para ±10 V
• Impedância de carga:
  • ≥ 1000 Ohm para ±10 V
  • ≤ 500 Ohm para 0...20 mA e 4...20 mA

Elétrica e Energia:

• Tipo de Fonte: Fonte de alimentação interna via rack
• Tempo de Conversão: ≤ 1 ms
• Valor Máximo de Conversão:
  • 0...21 mA (0...20 mA e 4...20 mA)
  • ±10,5 V (±10 V)
• Modo de Fallback: Configurável ou predefinido
• Confiabilidade MTBF: 1.000.000 horas
• Consumo de energia:
  • 3 W típico (24 V CC)
  • 3,6 W máximo (24 V CC)
  • 0,45 W típico (3,3 V CC)
  • 0,51 W máximo (3,3 V CC)
• Consumo atual:
  • 150 mA (3,3 V CC)
  • 140mA (24VCC)

Ambiental:

• Temperatura de Operação: 0…60°C (32…140°F)
• Temperatura de Armazenamento: -40…85°C (-40…185°F)
• Umidade Relativa: 5…95% a 55°C (sem condensação)
• Resistência à vibração: 3 gn
• Resistência ao choque: 30 gn
• Classificação IP: IP20

Indicadores:

• Indicadores LED de Status:
  • 1 LED verde (EXECUTAR)
  • 1 LED verde por canal (Diagnóstico do Canal)
  • 1 LED vermelho (erro)
  • 1 LED vermelho (E/S)

Certificações e Normas:

• Certificações:
  • ESSE
  • RCM
  • CSA
  • CAE
  • Marinha Mercante
  • UL
• Conformidade com Normas:
  • EN/IEC 61010-2-201
  • EN/IEC 61131-2
  • UL 61010-2-201
  • CSA C22.2 Nº 61010-2-201

Detalhes de Embalagem e Envio:

• Categoria: US1PC3418160
• Código GTIN: 3595864081571
• Retornabilidade: Sim
• País de origem: EUA

Detalhes do pacote 1:

• Tipo de Unidade: PCE
• Quantidade: 1 unidade
• Dimensões: 5,5 cm x 11,0 cm x 11,5 cm
• Peso: 211 g

Detalhes do pacote 2:

• Tipo de unidade: S02
• Quantidade: 15 unidades
• Dimensões: 15,0 cm x 30,0 cm x 40,0 cm
• Peso: 3,5kg
