Visão Geral do Módulo de Processador Modicon M340

O Módulo de Processador Modicon M340 oferece alta flexibilidade e funções integradas em um formato compacto, tornando-o ideal para indústrias de processo e uma variedade de aplicações de automação. Ele suporta dispositivos da Schneider Electric e de terceiros, permitindo soluções plug-and-play para uma rápida e fácil integração de sistemas. O módulo é projetado para melhorar o desempenho, a qualidade e a rentabilidade da produção de máquinas quando utilizado individualmente ou em combinação com o Modicon M580.

Os principais recursos e capacidades incluem:

• Capacidade de E/S:

  • Entradas/Saídas Discretas: Até 1024 E/S em uma configuração de múltiplos racks.
  • Entrada/Saída Analógica: Suporta até 256 entradas/saídas analógicas.
  • Canais Específicos de Aplicação: 36 canais específicos de aplicação para diferentes tipos de produtos ou componentes.

• Conectividade e Comunicação:

  • Suporta Modbus, Ethernet, CANopen, e mais.
  • Vem com portas USB, Ethernet, CANopen ou Modbus para fácil configuração e comunicação.

• Programação e Comissionamento:

  • Programado usando Unity Pro Software para integração perfeita e comissionamento rápido.
  • Acesso FTP para armazenamento adicional de arquivos (até 128 MB).

• Confiabilidade e Proteção Ambiental:

  • Faixa de temperatura estendida: -25°C a +70°C.
  • Revestimento conformal para operação em ambientes adversos.
  • Sem necessidade de bateria, com backup de memória via um cartão SD.

• Flexibilidade:

  • Módulos de I/O hot-swappable, permitindo que você substitua ou expanda sem interromper o processo.
  • Alteração de Configuração em Tempo Real (CCOTF) permite a expansão do sistema sem interromper as operações.

• Aplicações: Ideal para indústrias como energia renovável (solar, eólica), água, cimento, manufatura, infraestrutura e automação de máquinas.

Especificações

Informações gerais

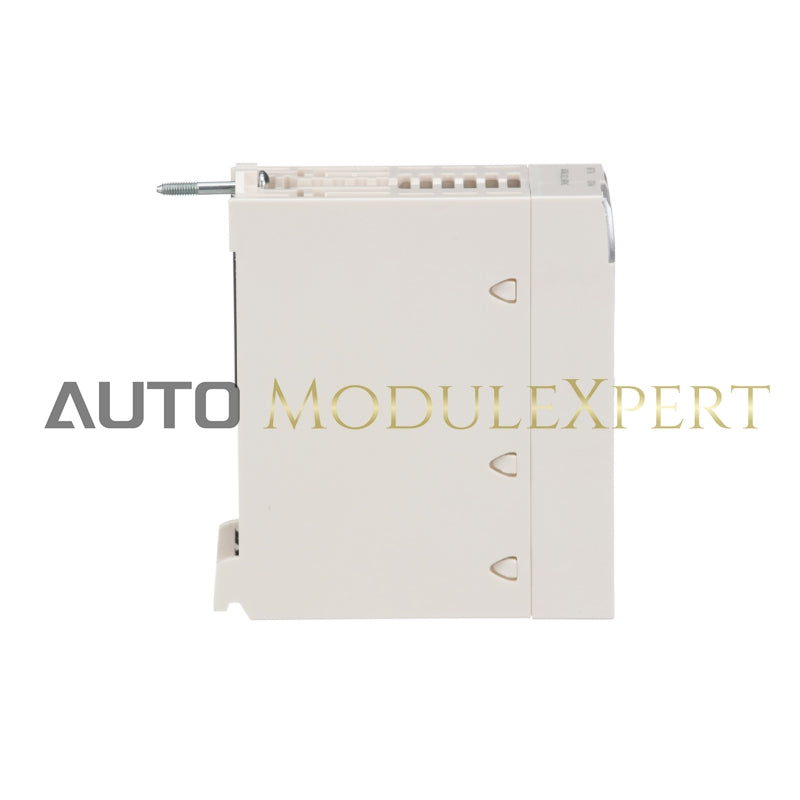

• Tipo de Produto: Modicon X80, Módulo de Entrada Discreta
• Número de Entradas: 16 Entradas Discretas (Isoladas)
• Tipo de Entrada: Fonte de Corrente (Lógica Positiva)
• Tensão de Entrada: 24 V CC (Positivo)
• Corrente de Entrada: 3,5 mA

Especificações Eletricas

• Estado Atual 1 Garantido: ≥ 2 mA
• Estado Atual 0 Garantido: ≤ 1,5 mA
• Impedância de Entrada: 6800 Ω
• Resistência de Isolamento: > 10 MΩ (500 V CC)
• Dissipação de energia: 2,5 W
• Tempo de resposta :
  • Típico: 4 ms
  • Máximo: 7 ms

Compatibilidade

• Compatível com sensores de proximidade de 2 fios/3 fios (IEC 60947-5-2, IEC 61131-2 tipo 3).
• Fonte de Alimentação do Sensor: 19...30 V CC
• MTBF (Tempo Médio Entre Falhas): 775.000 horas

Proteção e Segurança

• Tipo de proteção:
  • 1 fusível externo por grupo (0,5 A rápido).
  • Proteção contra polaridade reversa.
  • Limiares de Detecção de Tensão:
    • < 14 V CC: Falha no sensor.
    • > 18 V DC: Sensor OK.
• LEDs de status :
  • 1 LED (Verde): Módulo em operação (RUN).
  • 1 LED por canal (Verde): Diagnóstico do canal.
  • 1 LED (Vermelho): Erro no módulo (ERR).
  • 1 LED (Vermelho): Módulo I/O.

Condições ambientais

• Classificação IP: IP20
• Temperatura:
  • Armazenamento: -40…185 °F (-40…85 °C)
  • Operação: 32…140 °F (0…60 °C)
• Umidade Relativa: 5–95% a 131 °F (55 °C) sem condensação
• Altitude de Operação: 0...6561,68 ft (0...2000 m); redução de potência acima de 2000 m

Durabilidade e conformidade

• Resistência a Esporos Fúngicos: Classe 3B2
• Resistência Die elétrica: 1500 V CA (50/60 Hz) por 1 minuto (Primário/ Secundário)
• Resistência à vibração: 3 gn
• Resistência ao choque: 30 gn

Detalhes de Pedido e Embalagem

• Categoria do Produto: US1PC3418160
• GTIN: 3595863910001
• País de Origem: Indonésia
• Unidades de Embalagem:
  • Pacote 1: 1 Unidade
    • Altura: 2,24 pol (5,700 cm)
    • Largura: 4,53 pol (11,500 cm)
    • Comprimento: 4,72 pol (12,000 cm)
    • Peso: 5,079 oz (144,000 g)
  • Pacote 2: 15 Unidades
    • Altura: 5,91 pol (15,000 cm)
    • Largura: 11,81 pol (30.000 cm)
    • Comprimento: 15,75 pol (40.000 cm)
    • Peso: 5,443 lb (2,469 kg)
