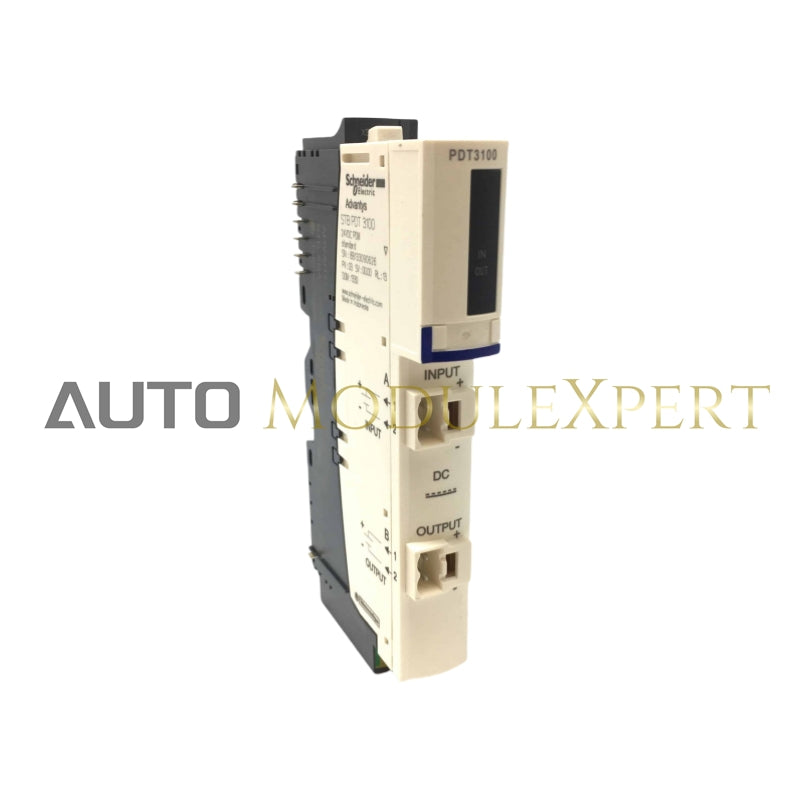

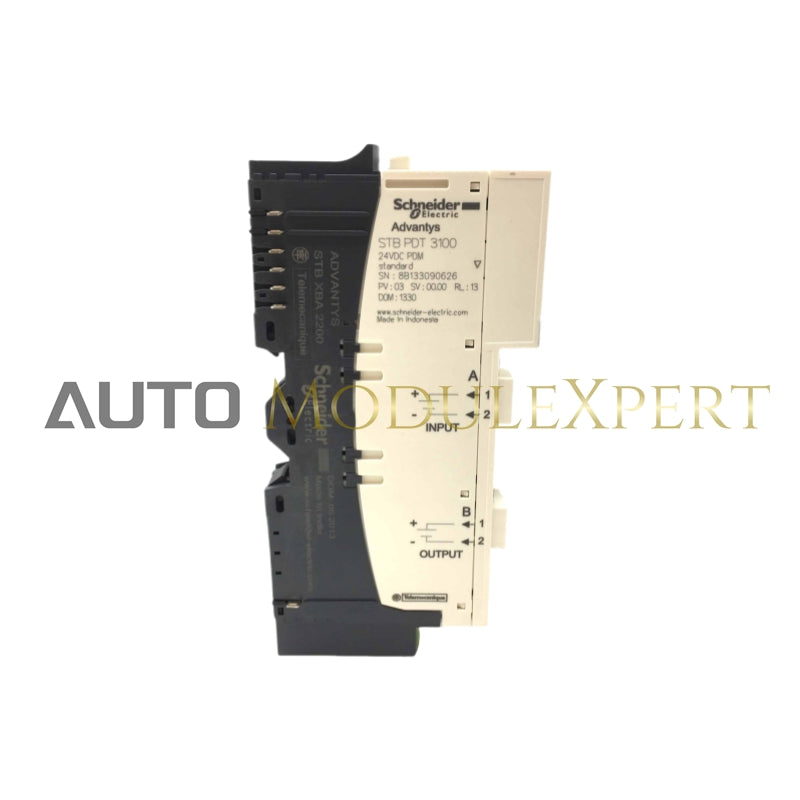

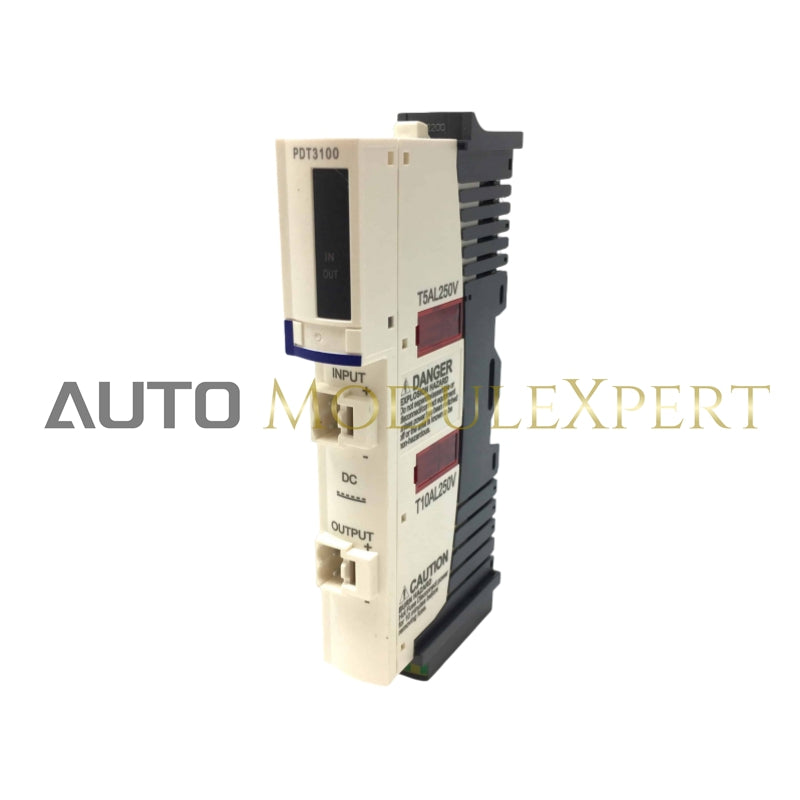

Visão geral

O Kit de Distribuição de Energia Padrão Modicon STB faz parte da linha Modicon STB para I/O distribuído modular. Este kit suporta troca a quente de fallback ilegal e é compatível com a maioria das principais redes de fieldbus. Projetado para flexibilidade e durabilidade, é ideal para aplicações em várias indústrias, como embalagem, engarrafamento, montagem, distribuição, têxtil, impressão e máquinas de semicondutores.

• Hot Swapping: Fallback ilegal
• Corrente Permissível: 30A por 2 minutos no terminal de aterramento
• Limite de detecção de tensão:
  • <15V ±1 DC: LED IN/OUT aceso
  • ≥15V ±1 DC: LED IN/OUT não aceso
• Classificação IP: IP20 (conforme IEC 61131-2 Classe 1)
• Certificações: FM Classe 1 Divisão 2, CE, UL, CSA

O kit é projetado para uso com a base de montagem STBXBA2200, e faz parte de uma solução de automação flexível MachineStruxure. Ele também inclui vários módulos, conectores e a base para fácil montagem e operação.

Especificações

Principais características

• Tipo de Produto: Kit de distribuição de energia padrão para soluções de I/O distribuídas Modicon STB
• Compatibilidade da Base de Montagem: STBXBA2200
• Tensão de Alimentação Avaliada: 24V CC
• Faixa de Tensão: 19.2V a 30V CC (barramento de sensor/atuador)
• Classificações atuais :
  • Circuitos de Entrada/Saída:
    • 10A a 113°F (45°C)
    • 12A a 86°F (30°C)
    • 6A a 158°F (70°C)
    • 8A a 140°F (60°C)
  • Circuito de Entrada: 0 a 4A a 86°F (30°C)
  • Circuito de Saída: 0 a 8A a 86°F (30°C)
• Proteção Integrada:
  • Proteção contra sobrecorrente (circuito de saída com atraso de 10A)
  • Proteção contra sobrecorrente (circuito de entrada com atraso de 5A)
  • Proteção contra polaridade reversa para barramento de atuadores
• Limiares Atuais:
  • 30A permitido por 2 minutos no terminal de aterramento

Especificações Ambientais

• Temperatura de operação :
  • Sem desclassificação: 32°F a 140°F (0°C a 60°C)
  • Com desclassificação: -13°F a 158°F (-25°C a 70°C)
• Temperatura de armazenamento: -40°F a 185°F (-40°C a 85°C)
• Umidade: Até 95% UR a 140°F (60°C), sem condensação
• Resistência à vibração :
  • ±0,35 mm, 10–58 Hz
  • 3g (58–150Hz), 35x7,5mm trilho DIN simétrico
  • 5g (58–150Hz), trilho DIN simétrico de 35x15mm
• Resistência a Choque: 30g, 11ms (IEC 88 Referência 2-27)
• Grau de Poluição: 2 (IEC 60664-1)
• Altitude: Até 6561,68 ft (2000m)

Dimensões e peso

• Dimensões :
  • Largura: 18,4mm (0,7in)
  • Profundidade: 65,1mm (2,6in)
  • Altura: 125mm (4,9in)
• Peso Líquido: 0,13kg (0,29 lb)

Indicadores LED

• 1 LED verde para alimentação do barramento do atuador (SAÍDA)
• 1 LED verde para alimentação do barramento do sensor (IN)

Composição do Kit

• STBXTS2130: Conectores do tipo mola
• STBPDT3100: Módulo
• STBXBA2200: Base
• STBXTS1130: Conectores tipo parafuso

Certificações

• UL
• FM Classe 1 Divisão 2
• CSA
• Marcação CE
• Categoria de Sobretensão: II

Detalhes de pedido e envio

• Categoria: US1PC3218215
• GTIN: 3595863949216
• Retornabilidade : Sim
• País de Origem: México (MX)

Detalhes do pacote

• Pacote 1:

  • Tipo: PCE (Peça)
  • Quantidade: 1 Unidade
  • Dimensões:
    • Altura: 2,5 cm (0,98 in)
    • Largura: 8,5 cm (3,35 in)
    • Comprimento: 14,0 cm (5,51 in)
  • Peso: 150g (5,3oz)

• Pacote 2:

  • Tipo: S02
  • Quantidade: 24 unidades
  • Dimensões:
    • Altura: 15 cm (5,91 in)
    • Largura: 30 cm (11,81 in)
    • Comprimento: 40 cm (15,75 in)
  • Peso: 4,026 kg (8,876 lbs)

• Pacote 3:

  • Tipo: P06
  • Quantidade: 384 Unidades
  • Dimensões:
    • Altura: 75 cm (29,53 in)
    • Largura: 60 cm (23,62 in)
    • Comprimento: 80 cm (31,50 in)
  • Peso: 75,52 kg (166,49 lbs)
