Informações gerais

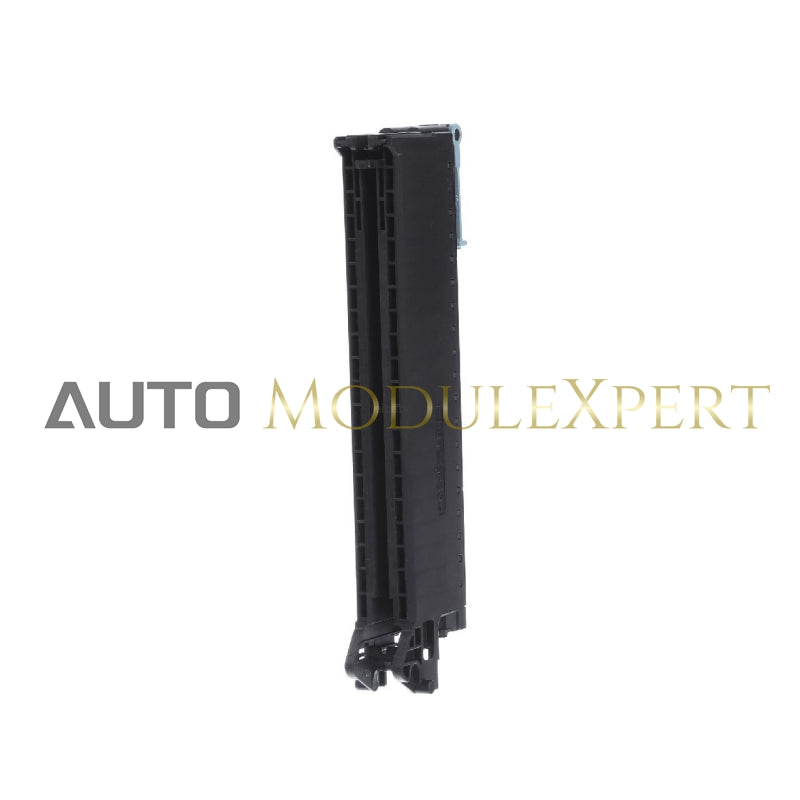

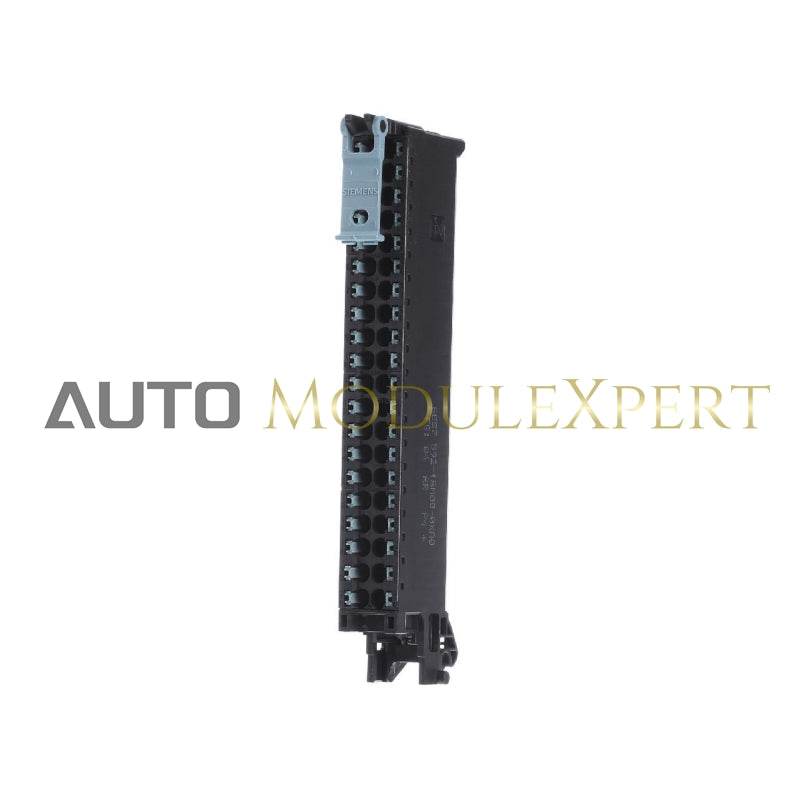

• Designação do tipo de produto: Conector frontal

Método de conexão

• Sinais de I/O de Conexão:
  • Método de conexão: Terminal push-in
  • Número de Linhas por Conexão:
    • 1 linha por conexão, ou
    • Máximo de 8 x 2 condutores (1,5 mm² cada) em uma extremidade compartilhada
    • Máximo de condutores de núcleo único de 32 x 0,75 mm²

Seção Transversal do Condutor em mm²

• Cabos Massivos:

  • Seção transversal mínima do cabo conectável: 0,25 mm²
  • Seção Transversal Máxima do Cabo Conectável:
    • 1,5 mm²
    • Máximo 32 x 0,75 mm², ou 8 x 1,5 mm²

• Cabos Flexíveis (sem Manga de Extremidade):

  • Seção transversal mínima do cabo conectável: 0,25 mm²
  • Seção Transversal Máxima do Cabo Conectável:
    • 1,5 mm²
    • Máximo 32 x 0,75 mm², ou 8 x 1,5 mm²

• Cabos Flexíveis (com Manga de Extremidade):

  • Seção transversal mínima do cabo conectável: 0,25 mm²
  • Seção Transversal Máxima do Cabo Conectável:
    • 1,5 mm²
    • Máximo 32 x 0,75 mm², ou 8 x 1,5 mm²

Seção Transversal do Condutor (AWG)

• Cabos Massivos:

  • Seção transversal mínima do cabo conectável: AWG 24
  • Seção Transversal Máxima do Cabo Conectável:
    • AWG 16
    • Máximo 32 x AWG 19, ou 8 x AWG 16

• Cabos Flexíveis (sem Manga de Extremidade):

  • Seção transversal mínima do cabo conectável: AWG 24
  • Seção Transversal Máxima do Cabo Conectável:
    • AWG 16
    • Máximo 32 x AWG 19, ou 8 x AWG 16

• Cabos Flexíveis (com Manga de Extremidade):

  • Seção transversal mínima do cabo conectável: AWG 24
  • Seção Transversal Máxima do Cabo Conectável:
    • AWG 16
    • Máximo 32 x AWG 19, ou 8 x AWG 16

Processamento de Extremidade de Fio

• Comprimento Desnudado dos Cabos:
  • Mínimo: 8 mm
  • Máximo: 11 mm
• Manga de extremidade (de acordo com a DIN 46228):
  • Sem capa de plástico: Forma A, 10 mm de comprimento
  • Com capa de plástico: Forma E, 8 mm e 10 mm de comprimento

Montagem

• Ferramenta necessária: Chave de fenda (design cônico, 3 mm a 3,5 mm)

Dimensões

• Largura: 19,8 mm
• Altura: 130,5 mm
• Profundidade: 43 mm

Pesos

• Peso aproximado: 123 g
