Visão geral

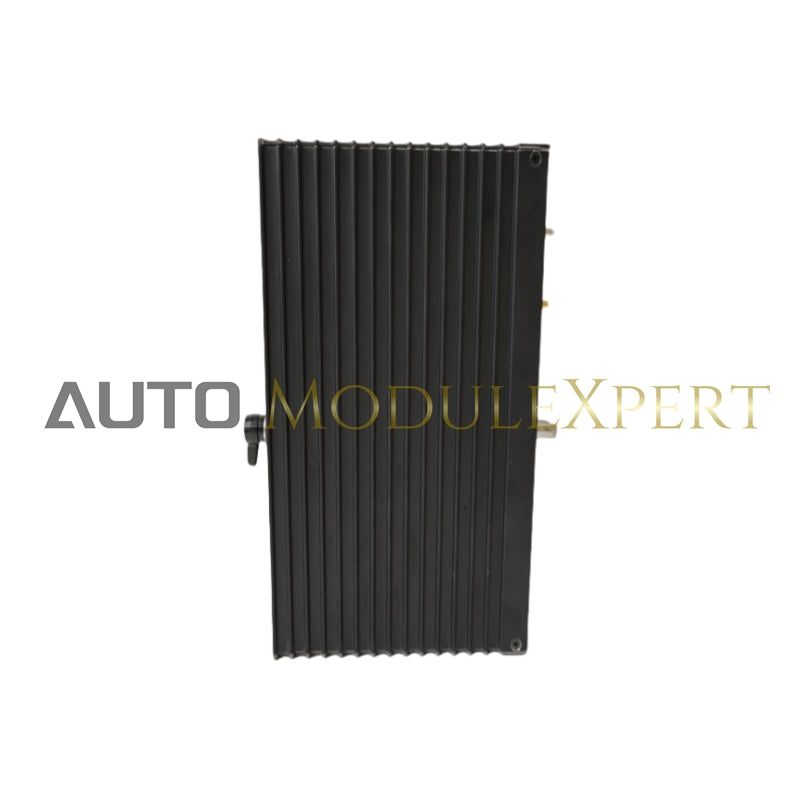

O módulo de entrada de pulso (PI) oferece seis entradas altamente sensíveis e de alta frequência, que podem ser configuradas individualmente para acomodar sensores de velocidade magnética amplificados e não amplificados, comumente encontrados em equipamentos rotativos, como turbinas ou compressores. O Módulo PI detecta transições de tensão dos sensores de velocidade, amostrando cada transição de entrada para medir o tempo para um número otimizado de pulsos de engrenagem de entrada. A contagem e o tempo resultantes são utilizados para gerar uma frequência (em rotações por minuto), que é então transmitida aos Processadores Principais.

Especificações

• Pontos: 6, canal isolado, terreno comum
• Tipo de entrada: Diferencial
• Compatibilidade do sensor:
  • Magnético
  • Ativo
  • Coletor aberto
• Tensão operacional máxima: ±33 V CC
• Tensão Mínima de Operação:
  • Diferencial:
    • 500 mV P-P, 2 Hz a 32.000 Hz
    • 1 V P-P, 0,5 Hz a 2 Hz
  • Unidirecional:
    • 1 V P-P, 2 Hz a 32.000 Hz
    • 2 V P-P, 0,5 Hz a 2 Hz
• Faixa de velocidade: 0 a 32.000 RPM
• Faixa de frequência de entrada: 0,5 Hz a 32 kHz
• Ciclo de trabalho: 20% a 80% ou largura de pulso mínima de 10 µs
• Taxa de Varredura Contínua Máxima:
  • 4.000 Hz/s com 60 dentes de engrenagem
  • 4.000 RPM/seg com 60 dentes de engrenagem
• Número de Dentes da Engrenagem: 1–255
• Resistor de terminação: Placa de base configurável
• Resistor de pull-up: Placa de base configurável
• Resolução: 24 bits
• Erro Absoluto:
  • ±0,01% para 2.000 a 32.000 Hz
  • ±0,1% para 0,5 a 2.000 Hz
• Algoritmo de medição: agilize o rastreamento múltiplo
• Diagnóstico: teste de referência de precisão
• Taxa mínima de atualização de verificação: 20 ms
• Isolamento funcional para proteção de aterramento: mínimo de 500 V CC
• Isolamento funcional-funcional-terra (lógico): mínimo de 800 V CC
