Descrição

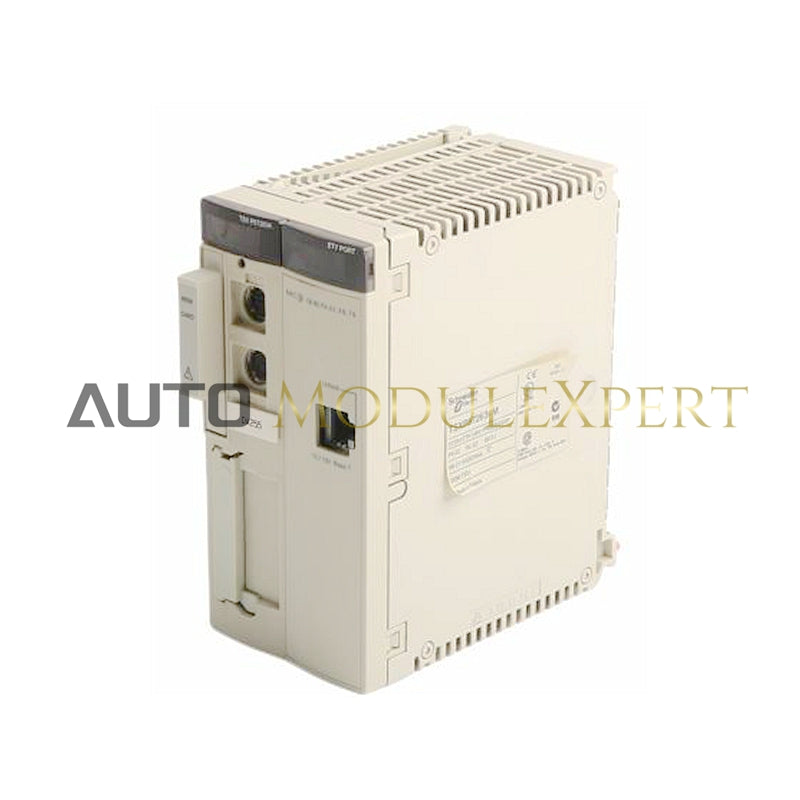

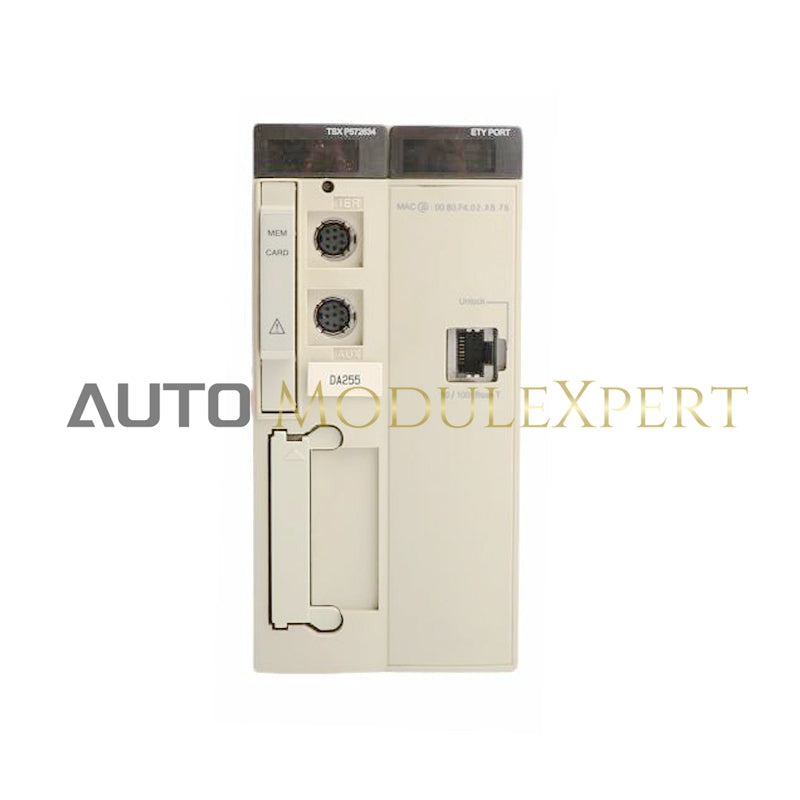

O TSXP572634M Processador Unity da Schneider é projetado para automação industrial eficiente com um conceito transparente, suporte extensivo a I/O e memória escalável. Ele oferece conectividade robusta, incluindo links Ethernet e RS485, além de execução em alta velocidade para operações booleanas e aritméticas.

Informações gerais

• Slots : 128 (racks de 4/6/8 slots)

• Capacidade do Processador de I/O Discreto : 1024 I/O

• Capacidade do Processador de I/O Analógico : 80 I/O

• Canais Específicos de Aplicação : ≤ 24

• Canais de Controle de Processo : ≤ 10 (até 30 laços simples)

• Conexões Integradas :

• Ethernet TCP/IP RJ45

• Link serial não isolado (2 conectores mini DIN RS485 fêmea, 19,2 kbit/s)

• Porta: Ethernet 10BASE-T/100BASE-TX

• Capacidade do processador do módulo de comunicação : 1–4

Memória e Execução

• RAM interna :

• Com Cartão PCMCIA: 160 kB de dados, 768 kB de programa

• Sem cartão PCMCIA: 160 kB de programa e dados

• Cartão PCMCIA : 16.384 kB de armazenamento de dados adicional

• Tamanho máximo das áreas de objetos :

• 64 %KWi palavras constantes (localizadas em dados internos)

• 64 %MWi palavras internas (localizadas em dados internos)

• 64 kB (blocos de função DFB e EFB) dados internos não localizados

• 64 kB (dados elementares e derivados) dados internos não localizados

• 8132 %Mi bits internos localizados

Estrutura do aplicativo

• Tarefa rápida : 1

• Tarefa Mestre : 1

• Tarefas do evento : 64

Desempenho

• Número de instruções por ms :

• 2,53 Kinst/ms (65% Booleano + 35% aritmética fixa com cartão PCMCIA)

• 3,7 Kinst/ms (100% Boolean com cartão PCMCIA)

• 3,71 Kinst/ms (65% Booleano + 35% aritmética fixa sem cartão PCMCIA)

• 4,76 Kinst/ms (100% Boolean sem cartão PCMCIA)

• Sobrecarga do sistema :

• 0,3 ms (tarefa rápida)

• 1 ms (tarefa mestre)

Especificações Eletricas

• Consumo Atual : 1650 mA (5 V CC)

• Formato do Módulo : Duplo

• Peso do Produto : 0,042 kg (0,09 lb)
