Visão geral

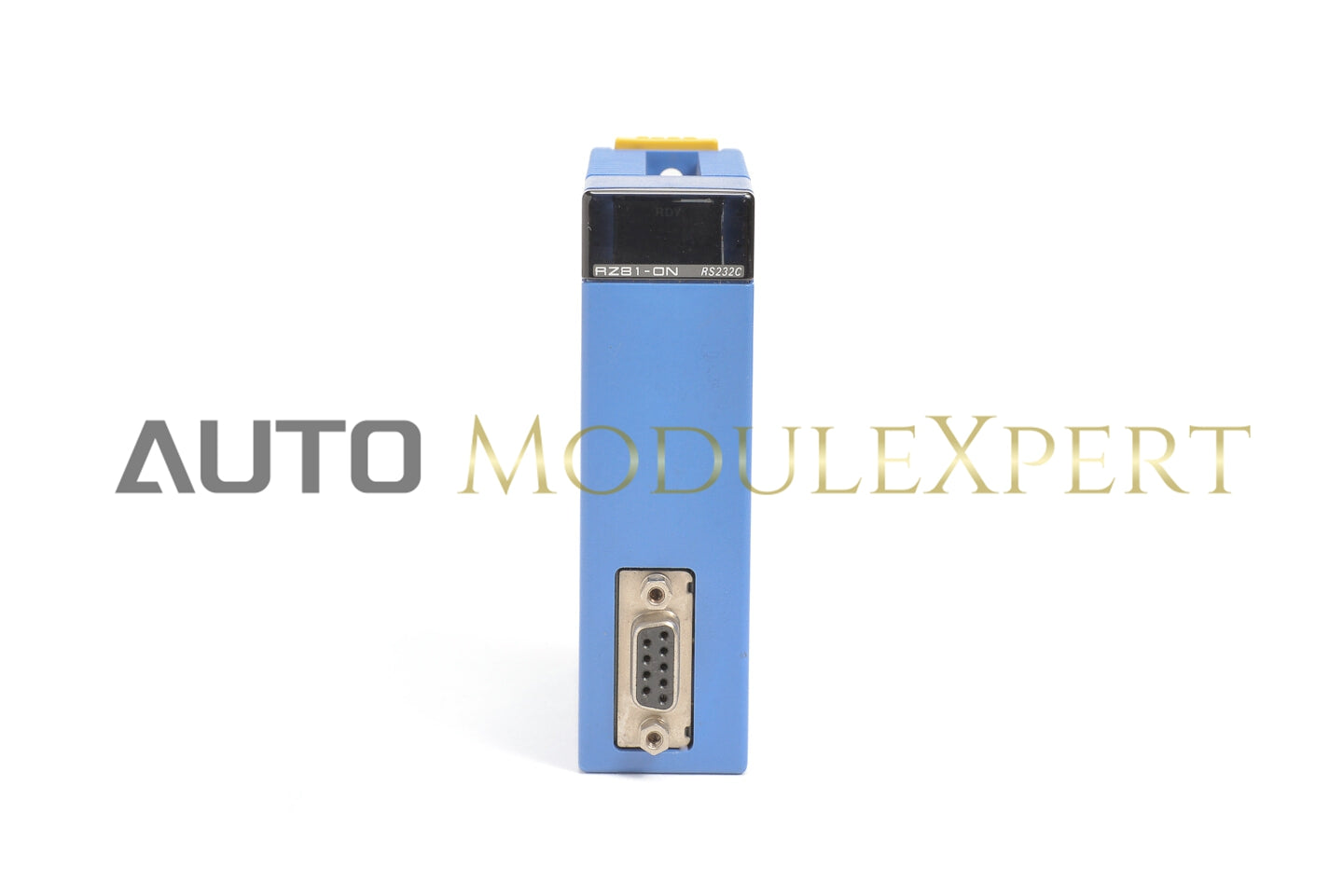

O Yokogawa F3RZ81-0N é um módulo de comunicação em escada projetado para integração em sistemas de controle Yokogawa, oferecendo uma interface de comunicação serial robusta para conectar dispositivos externos.

Especificações físicas

• Especificações elétricas: Em conformidade com os padrões EIA RS-232-C
• Número de portas de comunicação: 1 (não isolada)
• Distância de transmissão: 15 m máx.
• Conector: D-Sub 9 pinos (fêmea)
• Consumo de corrente: 110 mA (5 V DC)
• Dimensões: 28,9 (L) x 100 (A) x 83,2 (P) mm
• Peso: 120 g

Especificações de função

• Conexão: Ponto a ponto
• Modo de comunicação: Full-duplex/half-duplex
• Sincronização: Start-stop
• Protocolo: Nenhum protocolo específico
• Estrutura do personagem:
  • Comprimento do caractere: 7/8 bits (padrão: 8 bits)
  • Comprimento do bit de parada: 1/1,5/2 bits (padrão: 1 bit)
  • Bit de paridade: Nenhum/ímpar/par (Padrão: Par)
• Taxa de transmissão: 75/150/300/600/1200/2400/4800/9600/19200 (Padrão: 4800)

Controle/Verificação da Linha de Controle

• Controle RS: (1) Sempre ligado, (2) Ligado somente quando uma mensagem está sendo enviada (Padrão: 1)
• Verificação de DR: (1) Transmite independentemente do estado de DR, (2) Transmite somente quando DR está ligado (Padrão: 1)
• Verificação de CD: (1) Transmite independentemente do estado do CD, (2) Transmite somente quando o CD está desligado (Padrão: 1)
• Controle ER: (1) Ligado (pronto), (2) Desligado (não pronto) (Padrão: Ligado)

Buffer de comunicação

• Buffer de transmissão: pode armazenar em buffer um texto (comprimento máximo de 598 bytes)
• Buffer de recebimento: Buffer rotativo (FIFO) de 2.048 bytes

Formato de texto de recebimento

• Personagem inicial: Sim/não (Padrão: Não)
• Caractere final (Terminator): Sim/não, até dois caracteres; qualquer sequência de caracteres aceitável (Padrão: $0D • $0A (CR-LF))
• Designação do número de caracteres: Sim, alcance efetivo: 1 a 1024 (Padrão: 1024)

Intervalo de tempo monitorado de caractere para caractere

Configurável em unidades de 1 ms de 1 a 32760 ms; precisão: 10 ms (padrão: 1,5 s)

Controle XON/XOFF

• Método de controle: (1) Não controlado, (2) Somente linha de recepção, (3) Somente linha de transmissão, (4) Ambos (Padrão: Não controlado)
• Caractere XON: comprimento de um caractere; qualquer caractere (padrão: $11 (DC1))
• Personagem XOFF: $13 (DC3)

Monitoramento de E/S

• Tempo monitorado antes da conclusão de E/S: configurável em unidades de 1 ms de 1 a 32760 ms; precisão: 10 ms (padrão: 30 s)
• Tempo monitorado antes do início da transmissão: configurável (padrão: tempo não monitorado)
• Intervalo de transmissão de interrupção: configurável em unidades de 1 ms de 1 a 32760 ms; precisão: 10 ms (padrão: 400 ms)

Máscara de interrupção

• Fim do recebimento: Interrupção permitida/proibida (Padrão: Proibido)
• Falha de recebimento: interrupção permitida/proibida (padrão: proibido)
• Intervalo de recebimento: Interrupção permitida/proibida (Padrão: Proibido)
