Visão geral

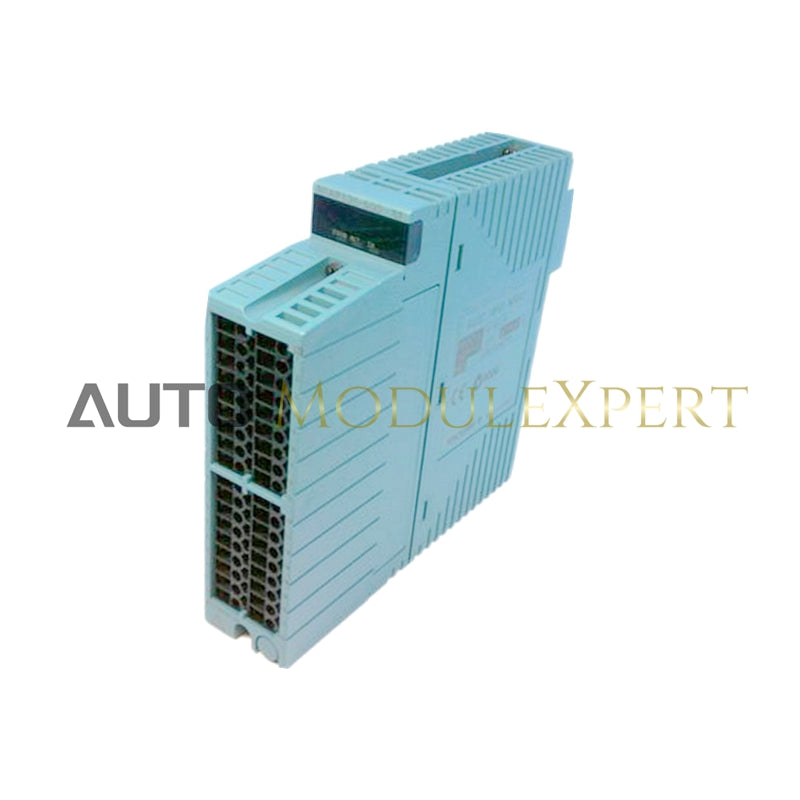

O Yokogawa NFAP135-S50 é um módulo de entrada isolado projetado para diversas aplicações industriais. Ele suporta vários tipos de sinais de entrada, tornando-o versátil para uma ampla gama de tarefas de monitoramento e controle.

Especificações técnicas

• Número de canais de entrada: 8, canais isolados

• Tipos de sinais de entrada:

  • Tipo de 2 fios: Contato ON/OFF, pulso de tensão, pulso de corrente (pode fornecer energia ao transmissor)
  • Tipo de 3 fios: Pulso de tensão do tipo fonte de alimentação

• Frequência de entrada: 0 a 10 kHz

• Suportando Tensão:

  • 500 V CA por 1 minuto (entre entrada e sistema)
  • 500 V AC por 1 minuto (entre canais)

• Largura mínima de pulso de entrada: 40 μs

• Níveis de Sinal de Entrada:

  • Entrada de contato :
    • Níveis de abertura/fechamento do contato do relé e do contato do transistor
    • Aberto: 100 kΩ ou mais
    • Fechar: 200 Ω ou menos
  • Capacidade de Contato:
    • Ao fornecer 12 V CC: 15 V CC, 15 mA ou mais
    • Ao fornecer 24 V CC: 30 V CC, 30 mA ou mais
  • Entrada de pulso de tensão/corrente (a entrada de corrente é convertida em tensão):
    • VH-VL (Variação de Tensão): 3 V ou mais
    • VH (Nível Alto): 3 a 24 V
    • VL (Nível Baixo): -1 a 8 V
  • Resistência da fonte de sinal: 1 kΩ ou menos
  • Shunt Resistance: Selecione OFF/200/500/1000 Ω (aberto quando a energia está desligada)
  • Resistência de pull-up: 68 kΩ (12 V CC ou 24 V CC)

• Ciclo de atualização de dados: 2 ms

• Função de filtro: pode selecionar um filtro que elimine vibrações

• Fonte de alimentação do transmissor: Pode selecionar 24 V CC/12 V CC

• Valor do Limitador:

  • 12 V CC ±10%: 40 mA
  • 24 V CC ±10%: 30 mA

• Consumo Máximo de Corrente:

  • 300 mA (5 V CC)
  • 400 mA (24 V CC)

• Peso : 0,3 kg

• Conexão Externa: Terminal de braçadeira de pressão, cabo conector MIL
