Visão geral

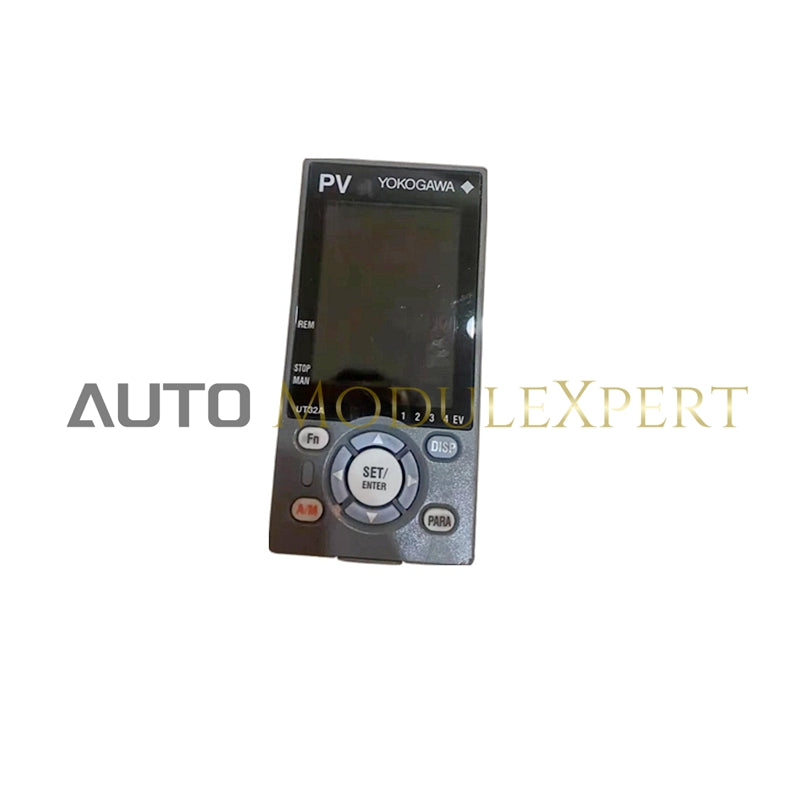

O Yokogawa UT32A-200-11-00/MD é um módulo de saída versátil projetado para uso em sistemas Yokogawa DCS. Ele oferece várias opções de saída, incluindo saídas de contato de relé e contato de transistor, tornando-o adequado para uma ampla gama de aplicações de controle e automação.

Especificações de saída

Saída de contato de relé

• Tipos de contato e número de pontos :
  • Saída de relé de controle: 1 x 1c-ponto de contato
  • Saída de controle de aquecimento e resfriamento: 2 x 1a-pontos de contato
  • Saída de alarme: 3 x 1a-pontos de contato (comum é separado)
• Avaliação de contato :
  • 1c-contato: 3 A a 250 V CA ou 3 A a 30 V CC (carga resistiva)
  • 1a-contato:
    • Para saída de alarme: 1 A a 240 V CA ou 1 A a 30 V CC (carga resistiva)
    • Para saída de relé de controle de aquecimento e resfriamento: 3 A a 240 V CA ou 3 A a 30 V CC (carga resistiva)
• Aplicações : Saída proporcional ao tempo, saída de alarme, saída FAIL, etc.
• Resolução de tempo para saída de controle : 10 ms ou 0,1% do valor de saída, o que for maior

Saída de contato do transistor

• Número de pontos : Veja a tabela de códigos de modelo e sufixo
• Forma de saída : coletor aberto (corrente de dissipação)
• Capacidade de contato de saída : até 24 V DC, 50 mA
• Resolução de tempo de saída : mínimo de 200 ms
• Aplicações : Saída de alarme, saída de FALHA, etc.

Posição Proporcional Saída

• Entrada de sinal de posição :
  • Resistência ao deslizamento: 100 Ω a 2,5 kΩ de resistência total
  • 100% lateral e linha de deslizamento: com detecção de desconexão
  • Lado 0%: sem detecção de desconexão
• Entrada de corrente : 4 a 20 mA DC (com detecção de desconexão)
• Resistência de entrada : cerca de 330 Ω
• Período de amostragem : 50 ms
• Resolução de medição : 0,1% do intervalo de entrada
